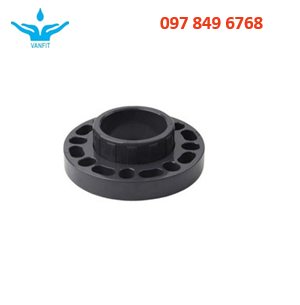

Mặt Bích Xoay UPVC (SH20) là gì ?

---

– Mặt bích nhựa UPVC là thiết bị dùng để kết nối các đường ống với nhau, đường ống với thiết bị hoặc thiết bị với thiết bị theo tiêu chuẩn đã được quy định về thông số kỹ thuật. Mặt bích thường được cấu tạo là hình tròn có thể là rỗng ở giữa cho lưu chất đi qua hoặc dạng mặt bích đặc

– Mặt bích nhựa(Tên tiếng anh là Plastic flanges) là loại mặt bích được chế tạo từ các chất liệu UPVC được sử dụng để kết nối các ống nhựa với nhau, kết nối các loại van vào đường ống với nhau như van bướm nhưa, van bi nhựa, lọc y nhựa…và các hệ thống liên quan cần sử dụng mặt bích

– Mặt bích nhựa là loại mặt bích có thiết kế rất đơn giản, được đúc sẵn có gờ để kết nối với đường ống hoặc các thiết bị khác. Có thể rỗng ở giữa cho lưu chất đi qua hoặc cũng có thể là dòng mặt bích đặc dùng để bịt đường ống hoặc bịt đầu chờ của ống. Kết nối của mặt bích thông qua các lỗ được đúc theo số chẵn như 4 lỗ, 8 lỗ, 12 lỗ…các lỗ được kết nối với các bu lông để có thể kết nối với nhau

– Plastic flanges(Mặt bích nhựa) là dòng mặt bích sử dụng vật liệu nhựa để sản xuất nên trọng lượng của nó rất nhẹ, kích thước gọn gàng, lắp đặt dễ dàng và tiện lợi. Hiện nay chúng tôi đang cung cấp tất cả các kích thước của mặt bích nhựa theo nhu cầu sử dụng từ DN15 – DN1200, với đa dạng các tiêu chuẩn như tiêu chuẩn BS, DIN, JIS, ANSI

– Các loại mặt bích nhựa đang được chúng tôi nhập khẩu trực tiếp từ Đài Loan, Trung Quốc và Việt Nam với đa dạng về nhà sản xuất cùng các mức giá khác nhau cho khách hàng lựa chọn để sử dụng

Mô tả sản phẩm

---

• Mặt bích kép UPVC
• Model : SH15
• Chất liệu : UPVC
• Kích cỡ : DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150, DN200
• Kiểu kết nối : dán keo
• Tiêu chuẩn mặt bích : ANSI, DIN, JIS, CNS
• Tiêu chuẩn lỗ cắm ống : DIN, ANSI
• Áp lực làm việc : 150PSI
• Môi trường làm việc : U-PVC (0-45℃)

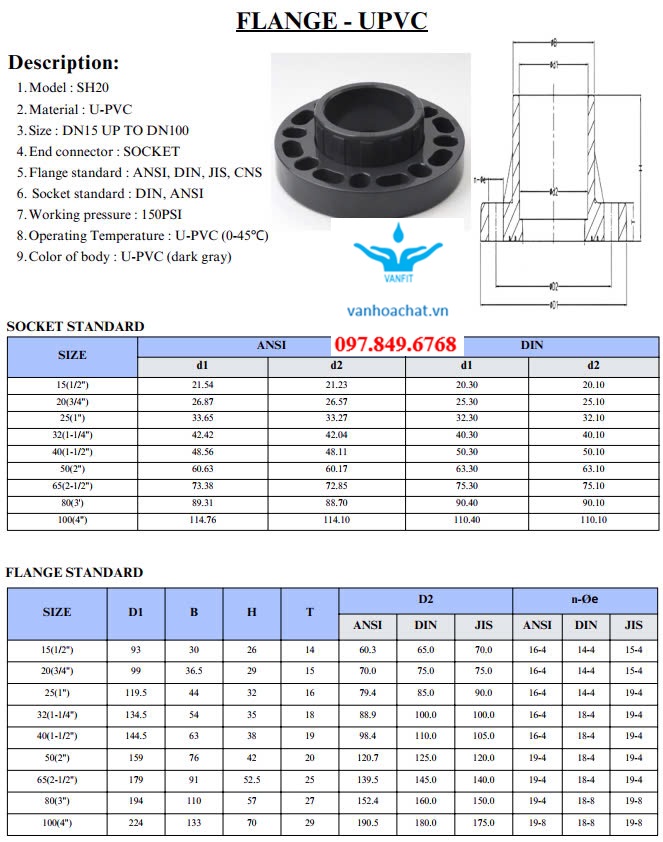

Bản vẽ và thông số kỹ thuật Mặt Bích Xoay UPVC (SH20)

---

Tiêu chuẩn lỗ cắm ống Mặt Bích Xoay UPVC (SH20):

SIZE	ANSI		DIN
	d1	d2	d1	d2
15(1/2″)	21.54	21.23	20.30	20.10
20(3/4″)	26.87	26.57	25.30	25.10
25(1″)	33.65	33.27	32.30	32.10
32(1-1/4″)	42.42	42.04	40.30	40.10
40(1-1/2″)	48.56	48.11	50.30	50.10
50(2″)	60.63	60.17	63.30	63.10
65(2-1/2″)	73.38	72.85	75.30	75.10
80(3′)	89.31	88.70	90.40	90.10
100(4″)	114.76	114.10	110.40	110.10



Tiêu chuẩn mặt bích Mặt Bích Xoay UPVC (SH20)

SIZE	D1	B	H	T	D2			n-Øе
					ANSI	DIN	JIS	ANSI	DIN	JIS
15(1/2″)	93	30	25	13	60.3	65.0	70.0	16-4	14-4	15-4
20(3/4″)	100	36	29	14	70.0	75.0	75.0	16-4	14-4	15-4
25(1″)	120	43	31	16	79.4	85.0	90.0	16-4	14-4	19-4
32(1-1/4″)	134	53	35	18	88.9	100.0	100.0	16-4	18-4	19-4
40(1-1/2″)	145	62	37	19	98.4	110.0	105.0	16-4	18-4	19-4
50(2″)	160	75	46	20	120.7	125.0	120.0	19-4	18-4	19-4
65(2-1/2″)	177	90	52	24	139.5	145.0	140.0	19-4	18-4	19-4
80(3″)	189	105.6	77.1	25	152.4	160.0	150.0	19-4	18-8	19-8
100(4″)	214	124.0	75.2	26	190.5	180.0	175.0	19-8	18-8	19-8
