Van 1 Chiều Cánh Bướm Gang

Dòng van một chiều là một trong những dòng van công nghiệp hiện đang được sử dụng rất nhiều trong hệ thống. Chúng hoạt động với chức năng chỉ cho phép dòng chảy đi theo một chiều hướng nhất định.

Hiện nay, dòng van một chiều còn được ứng dụng nhiều cho các hệ thống thủy kích, búa nước. Và chúng có rất nhiều loại từ dòng van 1 chiều lá lật, van 1 chiều lò xo,..

Trong đó có dòng van một chiều H76X của Trung Quốc là dòng van hay được sử dụng nhất. Vậy liệu chúng có cấu tạo và ứng dụng như nào? Dưới đây là một số mô tả về dòng sản phẩm này.

Van một chiều H76X là một trong nh

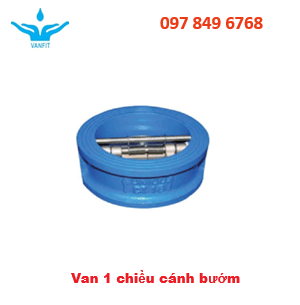

Van 1 Chiều Cánh Bướm Gang là gì

ững model của hãng van JS – Trung Quốc. Chúng được xếp vào dòng van một chiều lò xo, với thiết kế cánh van là dạng cánh bướm đóng mở về hai bên. Còn có tên gọi khác là van 1 chiều cánh bướm JS, van có chất liệu gang chắc chắn.

Chịu được áp lực làm việc 1.6 mpa, và nhiệt độ dao động từ 0 – 120 độ C. Van 1 chiều cánh bướm H76X, hoạt động đóng ngắt dòng lưu chất nhờ vào việc nén lò xo lại.

Khi hoạt động, chúng chỉ cho phép dòng chảy đi theo một hướng nhất định. Việc dòng chảy quay ngược lại sẽ là không thể. Với cấu tạo này, van dễ dàng sử dụng cho các hệ thống yêu cầu tính bảo vệ cao. Như các hệ thống máy bơm, có hiện tượng thủy kích, búa nước.

Thông số kỹ thuật của van 1 chiều H76X

– Xuất xứ: Trung Quốc

– Kích thước: DN50 – DN300

– Áp lực làm việc: 1.0 mpa

– Bề mặt: trơn bóng, sơn phủ epoxy

– Chất liệu: gang cầu, thép không gỉ

– Nhiệt độ: max = 120 độ C

– Môi trường: nước, xăng dầu

– Hàng nhập khẩu, bảo hành 12 tháng.

Catalog van 1 chiều

Cấu tạo và nguyên lý hoạt động của Van 1 Chiều Cánh Bướm Gang

Cấu tạo của van một chiều Van 1 Chiều Cánh Bướm Gang

Van 1 chiều cánh bướm có thiết kế kiểu nối bích và đơn giản. Điều này nhằm giúp lắp đặt và bảo dưỡng van nhanh chóng. Cấu tạo van gồm các bộ phận sau:

– Thân van: Được sản xuất từ gang xám, gang cầu, với thiết kế dạng lắp bích hình trụ tròn. Chiều dài dẹt mỏng.

– Đĩa van: làm từ gang cầu, gang xám phù hợp sử dụng cho các môi trường nước thải, nước sạch

– Trục van: Với chất liệu từ thép không gỉ, được dùng để cố định đĩa van và lò xo.

– Gioăng: là lớp cao su dày, ngăn giữa thân van và cánh van. Chúng vừa đảm bảo cho cánh van ít bị mài mòn bởi dòng lưu chất. Vừa hỗ trợ giảm trấn rung cho hệ thống tác động lên van, và cũng mang theo độ kín khít cho sản phẩm.

– Lò xo: được sử dụng để giữ chặt lá van, chúng được lồng vào trục. Yêu cầu của lò xo rất khắt khe, độ co giãn đàn hồi tốt, không gỉ sét, vừa lực để đóng mở van.



Nguyên lý hoạt động van 1 chiều

Do thiết kế phía sau lá van là lò xo chắn ngang. Việc này sẽ giúp van ở trạng thái bình thường là đóng hoàn toàn. Khi chúng ta cấp đến một lượng dòng chảy mang theo áp suất lớn tràn vào.

Lượng áp suất này khi tác động lên dĩa van, chúng sẽ nén lò xo xuống, và cánh van được mở ra. Dòng chảy có thể tự do đi qua một cách thuận lợi. Khi chúng ta ngừng cấp dòng chảy, áp suất sẽ giảm mạnh xuống.

Và khi không còn áp suất tác động vào cánh van, thì lò xo sẽ trở lại trạng thái ban đầu. Lúc đó van ở trạng thái đóng và làm cho dòng chảy không thể di chuyển ngược lại.

Như vậy, dựa vào quá trình đóng mở và cấu tạo của van 1 chiều cánh bướm. Mà chúng ta có thể xem như van 1 chiều cánh bướm vận hành tự động và không gây tổn chi phí.

Xem thêm về nguyên lý hoạt động của van một chiều

Ưu điểm và ứng dụng của van một chiều

Bất kì một dòng van công nghiệp nào cũng sẽ đều có một số ưu điểm và ứng dụng riêng biệt. tùy thuộc vào chất liệu và cấu tạo của chúng mà người dùng có thể lựa chọn môi trường để làm việc.

Và van 1 chiều cánh bướm H76X cũng vậy, chúng cũng mang theo các ưu điểm và ứng dụng cụ thể dưới đây.

Ưu điểm của van 1 chiều lò xo cánh bướm JS

Van 1 chiều cánh bướm có thể tự động vận hành, không cần sức người tác động vào

•  Cấu tạo đơn giản, dễ dàng lắp đặt và vận chuyển, hình dáng gọn, tiện lợi.
•  Van đảm bảo độ làm việc kín khít và an toàn cho người sử dụng
•  Giảm bớt tình trạng xảy ra hiện tượng búa nước
•  Giá thành của van 1 chiều cánh bướm H76X rẻ hơn so với các dòng như van cổng, van điều khiển
•  Van 1 chiều H76X có đa dạng về kích thước, dễ dàng lựa chọn sản phẩm ưng ý.



Ứng dụng của van một chiều

Nhờ vào chất liệu cấu tạo thành van 1 chiều cánh bướm  JS – Trung Quốc. Chúng đã có thể làm việc được ở một số môi trường. Cụ thể như:

– Hệ thống đường ống các khu công nghiệp, nhà máy, xí nghiệp

– Các hệ thống bơm, tưới tiêu

– Lắp đặt cho các hệ thống cấp thoát nước ở các tòa nhà, trung cư cao tầng.

– Các hệ thống dẫn các lưu chất như xăng dầu, pha xăng

– Làm việc được trong các môi trường có áp lực cao lên tận 1.6 mpa

– Lắp đặt để bảo vệ các đường nước chỉ đi theo một chiều nhất định.



Cách lắp đặt van một chiều

Việc lắp đặt van rất đơn giản, trên thân van sẽ có kí hiệu chiều mũi tên của dòng chảy. Khi lắp bạn nên lưu ý chiều của mũi tên, và chuẩn bị đầy đủ các phụ kiện lắp đặt. Như gioăng làm kín, đệm, keo, hàn nối.

Việc lắp đặt van cho các dòng chảy, cần làm sạch nơi cần nối và chỗ hệ thống cần nối. Mài mịn bề mặt đường ống cần nối, và lắp nối chúng theo một đường thẳng. Lưu ý là nên lắp theo chiều mũi tên, và nên lắp cho các đường ống được dựng đứng.

Trước khi lắp đặt van, cần kiểm tra kích thước loại van cần chuẩn kích thước. So sánh đối chiếu chính xác, và khi lắp đặt chúng ta cần phải vệ sinh bề mặt sạch sẽ. Nên lót lớp gioăng làm kín giữa hai mặt bích chống hện tượng rò rỉ lưu chất ra bên ngoài
