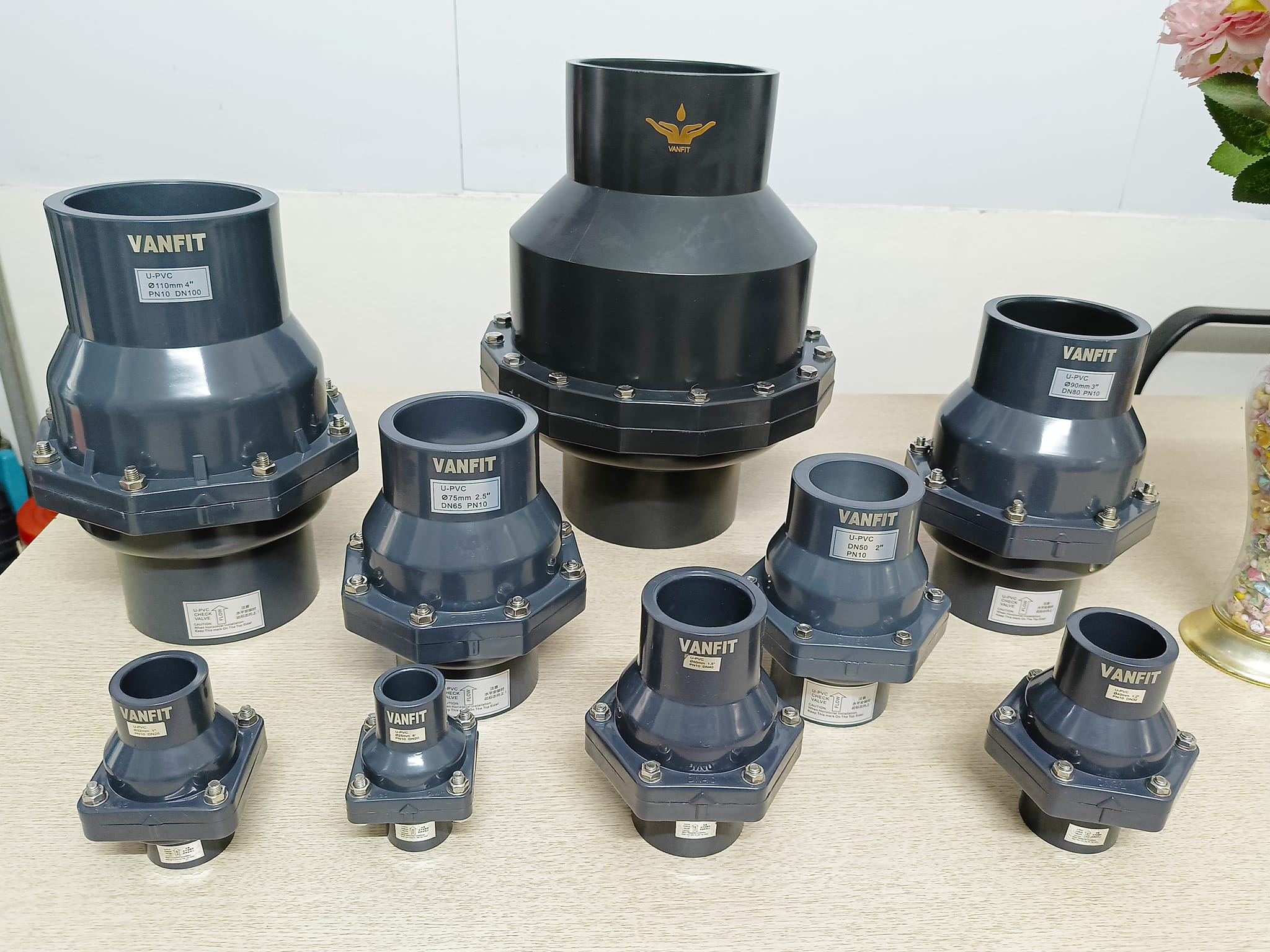

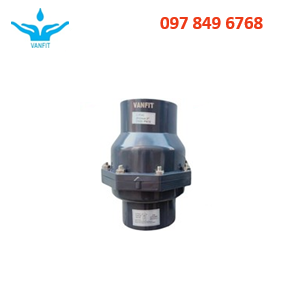

Van 1 Chiều Lá Lật 45° uPVC (VF2)

Van 1 Chiều Lá Lật 45° uPVC (VF2)?

–Van một chiều nhựa là loại van được sử dụng để ngăn dòng chảy ngược, chỉ cho phép dòng chảy chảy theo một hướng nhất định. Van 1 chiều được chế tạo từ nhựa UPVC,CPC,PVDF…

– Van một chiều nhựa được thiết kế ra nhằm bảo vệ các thiết bị ống dẫn, thiết bị máy bơm, bình chứa lưu chất. Ngăn cản tất cả các dòng chảy ngược nên có thể ứng dụng rộng rãi trong nhiều thiết bị thủy lực, trong các hệ thống bể bơi, hồ nuôi thủy sản, hệ thống máy bơm tưới tiêu

Bảng vẽ và thông số kỹ thuật Van 1 Chiều Lá Lật 45° uPVC (VF2) :

No	Name of Part	Materials	Qty
1	Upper Body	UPVC	1
2	Ring	EPDM	1
3	Lower Body	UPVC	1
4	Shaft	UPVC/SUS 304	1
5	Spigot Body	UPVC	1
6	Spigot Seal	EPDM	1
7	Spigot Bottom	UPVC	1
8	Spigot Bolt	SUS 304	1
9	Body Bolt / Nut	SUS 304	4/8/12



Inch	d1/D3		D1	P1	L	B
	DIN	ANSI/CNS
3/4″	25.30	26.87	36	27	98	64
1″	32.30	33.65	46	27	107	75
1-1/4″	40.30	42.42	56	34	130	110
1-1/2″	50.30	48.56	66	38	147	120
2″	63.30	60.63	81	39	162	140
2-1/2″	75.30	76.70 (CNS)	91.5	49.3	195.7	180
3″	90.40	89.31	109.5	54.5	228.4	200
4″	110.40	114.76	132	60.8	225.4	222
6″	160.50	168.83	187	79.7	353.0	273
