Van 1 Chiều Mặt Bích Lá Lật uPVC

---

– Van một chiều lá lật (Swing Check Valve) là dạng của van 1 chiều nhưng được thiết kế với phần cánh van (cửa van – lá van – đĩa van) theo dạng bản lề. Cánh van có thể điều chỉnh lật lên, lật xuống để đóng mở van dễ dàng. Vì thế, nên chúng có tên gọi là van 1 chiều lá lật hay van 1 chiều cửa lật. Đây cũng là một trong số ít các dòng van công nghiệp tự động vận hành 100% dựa vào lực chảy của dòng lưu chất.

– Van 1 chiều lá lật mặt bích uPVC là dòng van 1 chiều lá lật sẽ kết nối với đường ống dạng mặt bích. Và kích cỡ của van thường sẽ từ DN50 trở lên. Trên thị trường Việt Nam hiện đang có rất nhiều dạng van 1 chiều lá lật mặt bích được làm từ các loại vật liệu khác nhau hoặc sử dụng tiêu chuẩn mặt bích để phân loại.



Mo tả sản phẩm Van 1 Chiều Mặt Bích Lá Lật uPVC

---

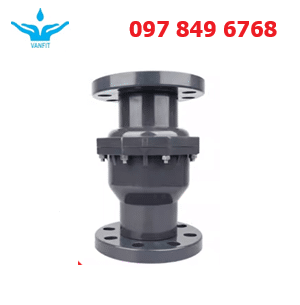

• Van 1 chiều lá lật nhựa mặt bích upvc
• Model : SH27
• Kích cỡ :  DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150
• Chất liệu : UPVC
• Kiểu kết nối : mặt bích
• Tiêu chuẩn mặt bích : ANSI, JIS, DIN, CNS
• Áp lực làm việc : 150PSI
• Môi trường làm việc : UPVC (0-45℃)

Bản vẽ và thông số kỹ thuật Van 1 Chiều Mặt Bích Lá Lật uPVC

No	Name of Part	Materials	Qty
1	Upper Body	UPVC	1
2	Ring	EPDM	1
3	Lower Body	UPVC	1
4	Shaft	UPVC/SUS 304	1
5	Spigot Body	UPVC	1
6	Spigot Seal	EPDM	1
7	Spigot Bottom	UPVC	1
8	Spigot Bolt	SUS 304	1
9	Body Bolt / Nut	SUS 304	4/8/12



Inch	D1	P1	L	B
					3/4″	36	27	98	64
1″	46	27	107	75
1-1/4″	56	34	130	110
1-1/2″	66	38	147	120
2″	81	39	162	140
2-1/2″	91.5	49.3	195.7	180
3″	109.5	54.5	228.4	200
4″	132	60.8	225.4	222
6″	187	79.7	353.0	273



Tiêu chuẩn mặt bích

SIZE	D3	D2			n-Øе
		ANSI	DIN	JIS	ANSI	DIN	JIS
20(3/4″)	98.4	70.0	75.0	75.0	16-4	14-4	15-4
25(1″)	124	79.4	85.0	90.0	16-4	14-4	19-4
32(1-1/4″)	134	88.9	100.0	100.0	16-4	18-4	19-4
40(1-1/2″)	139.6	98.4	110.0	105.0	16-4	18-4	19-4
50(2″)	155	120.7	125.0	120.0	19-4	18-4	19-4
65(2-1/2″)	174	139.5	145.0	140.0	19-4	18-4	19-4
80(3″)	189	152.4	160.0	150.0	19-4	18-8	19-8
100(4″)	214	190.5	180.0	175.0	19-8	18-8	19-8
