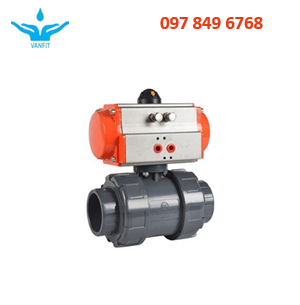

Van bi điều khiển khí nén uPVC

Van bi điều khiển khí nén uPVC

Van bi nhựa điều khiển khí nén là gì?

Van bi nhựa điều khiển khí nén là thiết bị van được lắp đặt trên các hệ thống đường ống có nhiệm vụ là đóng/ mở van hoặc điều tiết dòng lưu chất bên trong đường ống. Van sẽ hoạt động khi chúng ta cấp khí nén cho bộ điều khiển giúp cho piston dịch chuyển tạo ra cơ năng tác động trực tiếp lên trục van làm van bi xoay 1 góc 90 độ.

 Van bi nhựa khí nén được làm từ nhựa PVC, UPVC, CPVC, đây là một trong số các loại van được ưa chuộng trong môi trường hóa chất với các môi chất có tính ăn mòn nhựa axit đậm đặc, ba zơ đặc, muối, kiềm..

2. Cấu tạo và đặc điểm Van bi nhựa điều khiển khí nén.

a. Cấu tạo của Van bi điều khiển khí nén

• Phần van bi nhựa bao gồm các bộ phận như thân van, trục van, bi van, đệm làm kín.

+ Thân van; được chế tạo từ chất liệu nhựa như UPVC, PVC, CPVC…có tác dụng là kết nối với đường ống và bảo vệ các bộ phận bên trong van.

+ Trục van; được chế tạo từ thép không gỉ, có nhiệm vụ là liên kết bộ điều khiển của van với đĩa van đồng thời truyền lục tác động từ bộ điều khiển lên đĩa van.

+ Bi van được chế tạo bằng chất liệu nhựa UPVC, PVC, CPVC hoặc là inox 304, hay 316 có nhiệm vụ là điều chỉnh hướng đi của dòng chảy.

+ Đệm làm kín chế tạo bằng cao su  EPDM, teflon có tác dụng chống rò rỉ lưu chất.

• Bộ điều khiển khí nén.

+ Bộ điều khiển được chế tạo bằng hợp kim nhôm nguyên khối mạ crom, sơn tĩnh điện chịu được áp suất cao, chống oxi hóa và ăn mòn tốt, có 2 dạng điều khiển là tác động đơn và tác động kép.

b. Đặc điểm kỹ thuật của van.

+ Kích thước; DN15 – DN50 hay phi 21 – phi 60

+ Chất liệu; thân van nhựa PVC, UPVC.. bộ điều khiển hợp kim nhôm

+ Kiểu kết nối; Rắc co 2 đầu

+ Kiểu đóng mở; ON/OFF

+ Dạng điều khiển; Tác động đơn và tác đọng kép

+ Áp lực khí nén; 0 – 10bar

+ Áp suất khí nén; 0 – 8kg/ cm2

+ Môi trường làm việc; Nước sạch, nước thải, hóa chất

+ Xuất xứ; Đài Loan, Hàn Quốc…
