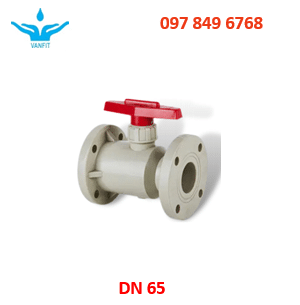

Van Bi Mặt Bích PPH DN65

Van Bi Mặt Bích PPH DN65 là gì ?

– Van bi mặt bích upvc tên tiếng anh là (flange ball valve) là loại van khác với van bi rắc co mặt bích là phần bích được đúc liền hoàn toàn với thân van thành một khối duy nhất. Thiết kế này giúp tăng độ chống rò rỉ, độ bền cao cũng như áp suất làm việc cho van. Tuy nhiên, khi có sự cố hỏng hóc, ta phải thay thế bằng van mới hoàn toàn.

– Van này thường được sử dụng trong hệ thống dẫn nước hoặc hệ thống xử lý chất lỏng trong các ứng dụng công nghiệp hoặc dân dụng.

– Công dụng chính của flange ball valv

e uPVC là điều khiển luồng chất lỏng trong ống dẫn nước hoặc hệ thống xử lý chất lỏng. Khi van được mở, chiều dòng chất lỏng được cho phép chảy thông qua một lỗ hình cầu bên trong van. Khi van được đóng, lỗ hình cầu bị chặn lại bởi một bóng, ngăn chặn luồng chất lỏng.

Mô tả sản phẩm Van Bi Mặt Bích PPH DN65

Bản vẽ và thông số kỹ thuật Van Bi Mặt Bích PPH DN65

NO	NAME	MATERIAL	NO	NAME	MATERIAL
1	BODY	PPH	5	HAND WHEEL	ABS
2	BALL	PPH	6	RETAINING NUT	PPH
3	SEAL RING	PTFE	7	SEAL	PTFE
4	INNER PLUG	PPH	8	STEM	PPH



DN	D1	D			L	b	n			ø
		JIS	DIN	ANSI			JIS	DIN	ANSI	JIS	DIN	ANSI
25	115	90	85	80	140	16	4	4	4	19	14	16
32	135	100	100	88.9	160	16	4	4	4	19	14	16
40	145	105	110	98	165	16	4	4	4	19	18	16
50	160	120	125	120	180	18	4	4	4	19	18	19
65	180	140	145	140	220	22	4	4	4	19	18	14
*80	195	150	160	152	250	25	8	8	4	19	18	14
100	215	175	180	190	280	25	8	8	8	19	18	19
125	245	210	210	216	320	30	8	8	8	23	18	22
150	280	240	240	240	360	30	8	8	8	23	23	22
200	335	295	295	298	400	35	12	8	8	23	23	22
250	395	355	350	362	500	38	12	12	12	23	23	22
300	455	400	400	432	600	40	16	12	12	25	23	25
