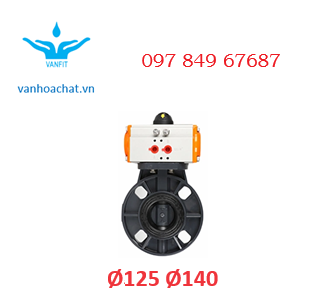

Van Bướm Nhựa Điều Khiển Khí Nén uPVC/PPH Ø125, Ø140

Van Bướm Nhựa Điều Khiển Khí Nén uPVC/PPH Ø125, Ø140

I. Tìm hiểu van bướm nhựa điều khiển khí nén là gì?

Van bướm nhựa điều khiển khí nén là dòng van bướm điều khiển khí nén được chế tạo từ chất liệu nhựa PVC, UPVC, CPVC có thể chịu được nhiệt độ trung bình từ 0 đến 100 độ C và đặc biệt là hoạt động tốt trong môi trường có độ ăn mòn cao như axit và hóa chất đậm đặc

Van được thiết kế điều khiển đóng mở tự động bằng bộ khí nén thay thế cho kiểu đóng mở thủ công bằng tay gạt hoặc tay quay. Dòng van này đang dần được ứng dụng rộng rãi trong các ngành công nghiệp sản xuất bởi tính năng tự động hóa và giảm được chi phí thuê nhân công vận hành van.

Van có 2 dạng điều khiển đóng mở chính là điều khiển ON/OFF (đóng/mở hoàn toàn) và dạng điều khiển tuyến tính (có thể điều chỉnh góc độ mở của đĩa van). Giúp cho người sử dụng có nhiều sự lựa chọn sao cho phù hợp với hệ thống của mình



Hiện nay công ty chúng tôi đang cung cấp ra thị trường các dòng van bướm nhựa điều khiển khí nén được sản xuất trên dây chuyền đạt tiêu chuẩn quốc tế. Đáp ứng được tất cả các yêu cầu về mặt kỹ thuật của hầu hết các công trình trên toàn quốc

II. Thông số kỹ thuật van bướm nhựa điều khiển khí nén

1. Thông số thân van bướm nhựa

• Chất liệu thân van: Nhựa PVC, UPVC, CPVC, PP, PVDF,…
• Kích thước van bướm: DN50 – DN500
• Kết nối đường ống: Lắp bích
• Tiêu chuẩn mặt bích: DIN, ANSI, BS, JIS
• Gioăng làm kín: Cao su, EPDM
• Áp suất làm việc trung bình: 145 PSI – 232 PSI
• Nhiệt độ hoạt động: PVC (0 đến 55 độ C), CPVC – UPVC (0 đến 100 độ C)
• Môi trường sử dụng: Nước thải, hóa chất ăn mòn, axit đậm đặc, dung dịch, xăng, dầu
• Xuất xứ:  Trung Quốc
• Bảo hành: 12 tháng

2. Thông số bộ điều khiển khí nén

• Chất liệu chế tạo: Hợp kim nhôm
• Áp lực khí đầu vào: 0 – 8 Bar
• Kiểu tác động: Tác động đơn, tác động kép
• Điều khiển đóng mở: ON/OFF, tuyến tính
• Kháng nước: IP67
• Sản xuất: Korea, Taiwan, China
• Giao hàng: Toàn quốc

Tìm hiểu thêm một số dòng van bướm điều khiển khí nén khác

• Van bướm inox điều khiển khí nén
• Van bướm silo điều khiển khí nén

III. Cấu tạo và nguyên lý hoạt động Van Bướm Nhựa Điều Khiển Khí Nén uPVC/PPH Ø125, Ø140

1. Cấu tạo van bướm nhựa điều khiển khí nén

Van được cấu tạo bởi 2 bộ phận chính bao gồm: Phần thân van và bộ điều khiển khí nén

a. Cấu tạo phần thân van bướm

– Thân van được làm bằng nhiều loại chất liệu có khả năng chống ăn mòn cực kỳ tốt như nhựa PVC, UPVC, CPVC, PP,… Thiết kế thân mỏng nhẹ, kết nối với hệ thống đường ống bằng mặt bích kẹp Wafer

– Gioăng làm kín được chế tạo các chất liệu có độ bền cao như EPDM, PTFE, Viton,… thiết kế độ dày để đảm bảo khả năng làm kín và hạn chế bị hư hỏng trong quá trình sử dụng

– Trục van là một thanh kim loại được làm bằng thép không gỉ, giúp kết nối đĩa van với bộ truyền động bằng khí nén, hỗ trợ quá trình đóng mở van

b. Cấu tạo bộ điều khiển khí nén

– Bộ điều khiển khí nén còn được gọi là động cơ điều khiển khí nén có thể dùng cho các dòng van khác nhau như van cổng, van cầu, van bi và cả van bướm.

– Bộ điều khiển khí nén nhìn chung có cấu tạo khá giống nhau. Đều được chế tạo từ chất liệu hợp kim nhôm cao cấp. Chúng có hai kiểu tác động khác nhau đó là tác động đơn và tác động kép



2. Nguyên lý hoạt động van bướm nhựa điều khiển khí nén

Đây là một dòng van vận hành hoàn toàn tự động, quay quanh một trục cố định vuông góc với thân van. Gồm có loại pistont tác động đơn hoặc kép (thiết lập lại lò xo) và thiết bị truyền động khí nén van bướm

– Đối với dạng tác động đơn: Chỉ cần cấp khí nén 1 lần trong quá trình mở van, khi đóng van thì lò xo sẽ tự động xoay đĩa van về vị trí ban đầu và luôn giữ van ở vị trí đóng nếu chúng ta không cấp khí nén vào

– Đối với dạng tác động kép: Khác với dạng tác động đơn là cần phải cấp khí nén cả trong quá trình đóng và mở van.

Hai dạng tác động này đều có nguyên lý hoạt động giống nhau. Khi cấp khí nén để mở van, khí nén đi vào trong buồng van , đẩy piston ra ngoài. Trục van xoay ngược chiều kim đồng hồ tác động lên đĩa van xoay một góc 90 độ, lúc này van mở hoàn toàn. Ngược lại khi đóng van, khí nén được cấp vào cổng ngoài buồng van, đẩy piston vào trong. Trục van xoay theo chiều ngược lại kéo theo đĩa van trở về vị trí đóng van đầu, lúc này van đóng hoàn toàn.

IV. Ưu điểm và hạn chế van bướm nhựa điều khiển khí nén

1. Ưu điểm van bướm nhựa điều khiển khí nén

• Ưu điểm 1: Có thời gian đóng mở nhanh hơn dòng van điều khiển điện
• Ưu điểm 2: Hoạt động tốt trong môi trường có độ ăn mòn cao như hóa chất, axit, dung dịch nơi mà các dòng van kim loại không sử dụng được
• Ưu điểm 3: Dễ dàng kết nối với đường ống bằng dạng mặt bích kẹp Wafer
• Ưu điểm 4: Có đa dạng kiểu đóng mở ON/OFF và tuyến tính giúp người sử dụng có thêm nhiều sự lựa chọn
• Ưu điểm 5: Hàng nhập khẩu trực tiếp, chính hãng nên sẽ có giá thành tốt nhất hiện nay đi kèm chất lượng cao
• Ưu điểm 6: Chiếm ít không gian và diện tích lắp đặt cũng như vận hành
• Ưu điểm 7: Vật liệu chế tạo đảm bảo an toàn sử dụng cho nước uống, không gây hại cho con người
• Ưu điểm 8: Do được điều khiển bằng bộ khí nén nên có độ an toàn đến mức tuyệt đối
• Ưu điểm 9: Thiết kế thêm công tắc giám sát và van điện từ giúp tăng khả năng tự động hóa trong công nghiệp

2. Hạn chế van bướm nhựa điều khiển khí nén

• Hạn chế 1: Không phù hợp sử dụng ở những hệ thống có nhiệt độ và áp suất cao
• Hạn chế 2: Không đa dạng về kiểu kết nối đường ống như các dòng van bướm khác
• Hạn chế 3: Chịu được lực tác động kém hơn so với các dòng van kim loại, các tác động mạnh từ bên ngoài có thể làm biến dạng van



V. Ứng dụng van bướm nhựa điều khiển khí nén

Van được ứng dụng nhiều trong các hệ thống có tính ăn mòn cao như kiềm, axit, hóa chất, nước biển,… nơi mà các dòng van khác như gang hay inox đều không mang lại sự hoạt động ổn định cũng như đảm bảo an toàn cho hệ thống. Có thể kể đến một số ứng dụng điển hình của dòng van này dưới đây

• Ứng dụng trong các hệ thống xử lý nước thải, cung cấp nước sinh hoạt, sản xuất hóa chất
• Ứng dụng trong sản xuất thực phẩm, đồ uống, bán dẫn điện tử
• Dùng để đóng mở đường ống dẫn khí trong các hệ thống khí nén
• Ứng dụng trong mạ, điện phân và các ứng dụng có liên quan đến hóa chất
• Ứng dụng trong các môi trường làm việc có chứa hóa chất độc hại, ảnh hưởng đến sức khỏe con người
• Lắp đặt ở những nơi con người khó tiếp cận như trên cao hoặc dưới sâu, sử dụng dòng van này sẽ đem đến sự tiện lợi nhất định



VI. Các dòng van bướm nhựa điều khiển khí nén phổ biến trên thị trường hiện nay

1. Van bướm nhựa điều khiển khí nén Hàn Quốc

Là dòng sản phẩm đến từ đất nước Hàn Quốc. Một đất nước có nền công nghiệp phát triển nhất thế giới hiện nay. Sản phẩm được sản xuất trên dây chuyền hiện đại và tiên tiến đạt chuẩn yêu cầu quốc tế. Đây là dòng sản phẩm được người tiêu dùng hiện nay đánh giá cao về chất lượng cũng như mẫu mã.



2. Van bướm nhựa điều khiển khí nén Đài Loan

Đây là dòng van được sản xuất từ các hãng có thương hiệu nổi tiếng ở Đài Loan. Sản phẩm có mẫu mã đa dạng, thiết kế đẹp mắt cùng với đó là giá thành phải chăng, phù hợp lắp đặt cho mọi công trình trên toàn quốc. Sản phẩm hiện đang được công ty chúng tôi nhập khẩu và phân phối trực tiếp trên khắp thị trường Việt Nam

VII. Bảng giá và báo giá van bướm nhựa điều khiển khí nén

Vấn đề giá thành luôn là điều khiến mọi khách hàng quan tâm. Tuy nhiên tùy vào từng model mà sản phẩm sẽ có những mức giá khác nhau. Vì vậy quý khách vui lòng liên hệ trực tiếp với chúng tôi để nhận được bảng giá và báo giá sản phẩm mới nhất hiện nay. Ngoài ra quý khách còn nhận được bản vẽ và catalogue chi tiết nhất của các sản phẩm

Ngoài van bướm nhựa điều khiển khí nén chúng tôi còn cung cấp các dòng van bướm điều khiển khí nén mặt bích, van bướm điều khiển khí nén ON/OFF, van bướm điều khiển khí nén inox. Tất cả sản phẩm đều được nhập khẩu trực tiếp từ Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Malaysia. Cam kết hàng chính hãng, chất lượng cao, đầy đủ giấy tờ CO-CQ. Hỗ trợ giao hàng và tư vấn lắp đặt trên toàn quốc. Bảo hành chính hãng lên đến 12 tháng
