Van bướm PVC Lắp Bích

Van Bướm Tay Quay UPVC

Van bướm tay quay uPVC

• Van bướm tay quay UPVC được sản xuất từ vật liệu nhựa PVC, uPVC, cPVC, PPR chuyên dụng cho các hệ thống nước sạch hoặc dòng lưu chất có chứa axit ăn mòn cao.

Hiện nay dòng van bướm nhựa đang được rất nhiều các hệ thống sử dụng như các nhà máy sử lí nước thải, các môi trường lưu chất như HCL, NaOH, kiềm, axit mạnh,… Thường thì các đường ống có kích cỡ lớn từ DN150 trở lên sẽ sử dụng loại van bướm nhựa vận hành bằng tay quay.

Thông số kỹ thuật Van Bướm Tay Quay PPH

No	Name Of Parts	Materials	Qty
1	Body	PPH	1
2	Seat	EPDM	1
3	Disc	PPH	1
4	Screw	STEEL	4
5	Stem	STEEL , SUS304	1
6	O-ring	EPDM FPM	2
7	Connector	STEEL	1
8	Grear Box	IRON	1
9	Handwheel	STEEL	1
10	Pin	STEEL	1

Bảng thông số Van bướm tay quay PPH

DN	INCH	ՓD	PCD, ՓD1			Փd	L	L1	H1	H	N-Փe
			DIN	ANSI	JIS						DIN	ANSI	JIS
80	3″	195	160	152	150	78	49	140	125	300	8*19	8*19	8*19
100	4″	225	180	191	175	101	55	140	140	340	8*19	8*19	8*19
125	5″	250	210	216	210	127	65	200	154	370	8*19	8*19	8*19
150	6″	280	240	241	240	151	70	200	165	395	8*23	8*23	8*23
200	8″	345	295	298	290	200	88	200	228	470	8*23	8*23	12*23
250	10″	400	350	362	355	255	101	210	258	535	12*25	12*25	12*25
300	12″	460	400	432	400	303	106	210	305	590	12*25	12*25	16*25
350	14″	510	450	476	445	338	110	280	325	678	16*25	12*29	16*25
400	16″	570	503	540	510	390	113	280	350	733	16*27	16*29	16*27
450	18″	607	553			420	113	280	390	810	20*26
500	20″	680	620			495	145	300	395	880	20*32
600	24″	800	725			600	162	300	553	1003	20*30

Cấu tạo của Van Bướm Tay Quay UPVC

• Thân Van bướm tay quay uPVC : là bộ phận chính của van, trên thân van có các lỗ để kết nối với đường ống và cố định vị trí của van, được làm bằng chất liệu nhựa PVC, UPVC, CPVC…
•  Đĩa van Van Bướm Tay Quay uPVC: đĩa van là bộ phận chính để ngăn chặn hoặc cho dòng lưu chất đi qua đường ống, được làm bằng chất liệu: nhựa PVC, UPVC, CPVC
•  Hộp số tay quay Van Bướm Tay Quay uPVC: là bộ phận chính đóng mở van, được làm bằng hộp kim thép,
• Trục van: là bộ phận truyền lực từ tay quay hộp số đến cánh van giúp đóng mở van. Trục van được làm bằng thép có độ cứng cao.
•  Gioăng làm kín: được làm bằng cao su EPDM…

Ưu điểm chung Van Bướm Tay Quay

• Trọng lượng van nhẹ, lắp đặt dễ dàng, thay thế, bảo dưỡng đơn giản
• Ứng dụng cho nhiều môi trường: Nước, hóa chất ăn mòn, khí
• Kích có phù hợp nhiều hệ thống lớn
• Giá thành van rẻ hơn so dòng van cổng, van bi và van bướm inox, gang, thép.
• Lưu lượng dòng chảy được đảm báo, cố định được góc mở, đóng mở nhanh
• Độ bền cao, đảm bảo an toàn vệ sinh

•

Ngoài UPVC thì có Van Bướm nhựa PPh



Van bướm PVC D50, Van bướm PVC D63, Van bướm PVC D75, Van bướm PVC D80, Van bướm PVC D100, Van bướm PVC D110, Van bướm PVC D114, Van bướm PVC D125, Van bướm PVC D140, Van bướm PVC D150, Van bướm PVC D160, Van bướm PVC D180, Van bướm PVC D200, Van bướm PVC D225, Van bướm PVC D250, Van bướm PVC D280, Van bướm PVC D300, Van bướm PVC D315, Van bướm PVC D355, Van bướm PVC D400, Van bướm PVC D450, Van bướm PVC D500…

Van bướm PVC với các thương hiệu như: Finmax, Salvador, Sanking, Vanfit, Shieyu, Hershey… Van bướm PVC phù hợp dùng trong hệ thống cấp thoát nước và xử lý nước thải, hóa chất, Axit…

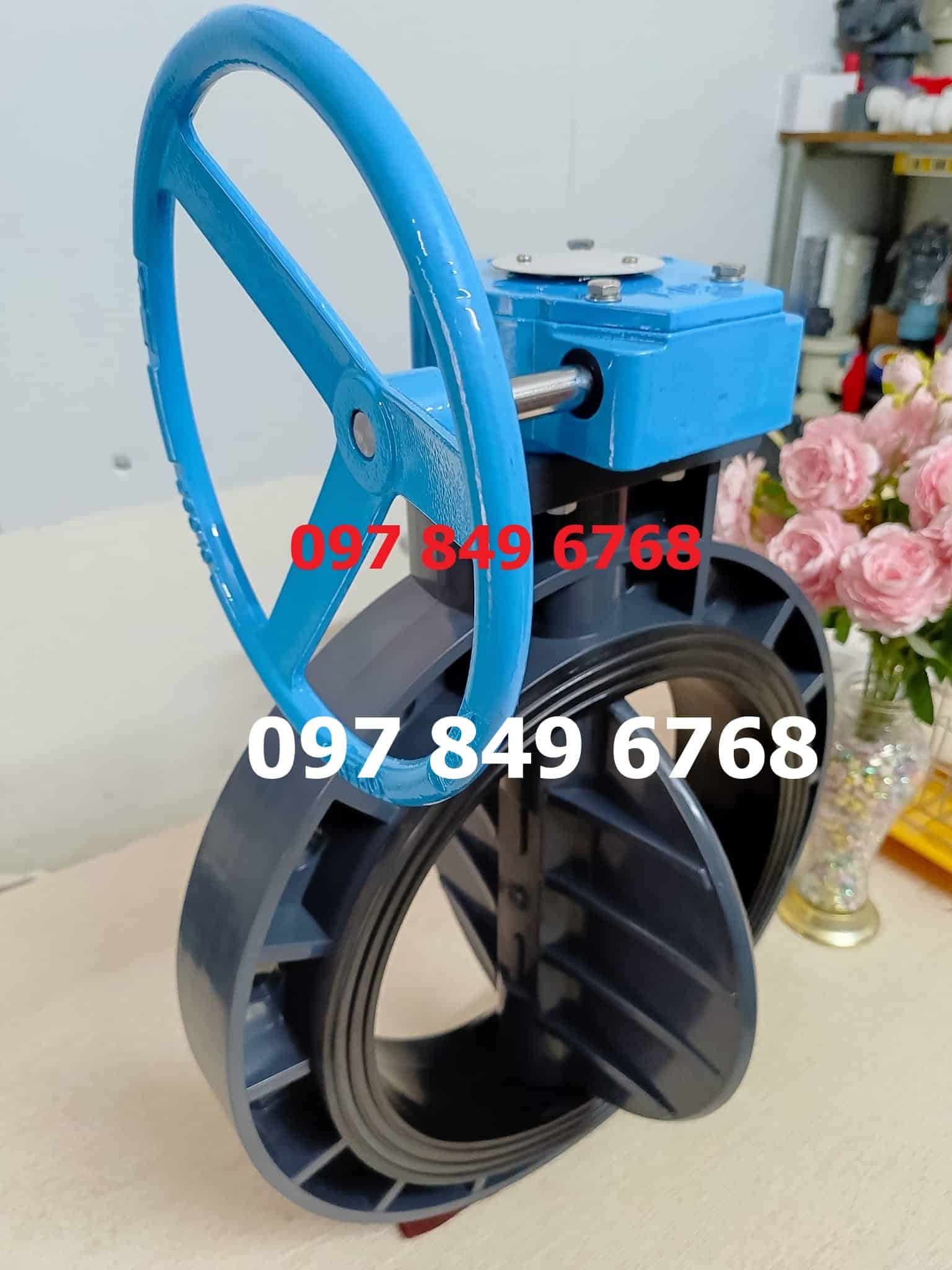

Hình ảnh sản phẩm Van bướm PVC Tay Quay
