Model:
- Vật liệu: FRPP
- Kích cỡ: DN50, DN65, DN80, DN100, DN125, DN150, DN200
- Tiêu chuẩn: ANSI, DIN, JIS
- Đầu nối: Mặt bích
- Áp suất làm việc: 150PSI
- Màu sắc thân van: FRPP
Sản phẩm đã mua của quý khách gặp trục trặc? Liên hệ trung tâm chăm sóc khách hàng 097.849.6768 hoặc Đăng ký bảo hành

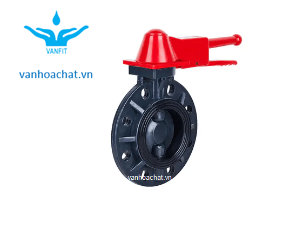

Van Bướm Tay Gạt FRPP
|
No. |
Name |
Material |
|
1 |
Handle head |
Alloy material |
|
2 |
Hexagonal nut |
Steel,Stainless steel |
|
3 |
Hand whell |
Alloy material |
|
4 |
Stem |
Steel,Stainless steel |
|
5 |
Spring |
Steel |
|
6 |
Adjust the positioning plate |
Alloy material |
|
7 |
Pin |
Steel |
|
8 |
Locating rod |
Alloy material |
|
9 |
Body |
FRPP |
|
10 |
Sealing rubber |
EPDM,FPM |
|
11 |
Disc |
PP/PVDF/FRPP |
Bảng vật liệu Van Bướm Tay Gạt FRPP
|
NO |
Parts Name |
Material |
QTY |
|
1 |
Handle |
Alloy Material |
1 |
|
2 |
Locating Rod |
Alloy Material |
1 |
|
3 |
Positioning plate |
Alloy Material |
1 |
|
4 |
Nut Cup |
FRPP |
4 |
|
5 |
Body |
PVDF |
1 |
|
6 |
Disc |
PVDF |
1 |
|
7 |
Rubber seal |
EPDM, FPM |
1 |
|
8 |
Stem |
Steel,Stainless steel |
1 |
|
9 |
Pin |
Stell |
1 |
Bảng kích thước Van Bướm Tay Gạt FRPP
|
DN |
D1 |
D2 |
D3 |
T |
n-Φ |
|
40 |
148 |
110 |
41.5 |
39 |
4-Φ19 |
|
50 |
162 |
125 |
48.5 |
43 |
4-Φ19 |
|
65 |
180 |
145 |
63 |
45 |
4-Φ19 |
|
80 |
196 |
160 |
75.5 |
45 |
8-Φ19 |
|
100 |
225 |
180 |
95 |
56.5 |
8-Φ19 |
|
125 |
255 |
210 |
120 |
65 |
8-Φ23 |
|
150 |
285 |
240 |
143.5 |
75 |
8-Φ23 |
|
200 |
340 |
295 |
195 |
85 |
8-Φ23 |
