Thông tin chi tiết

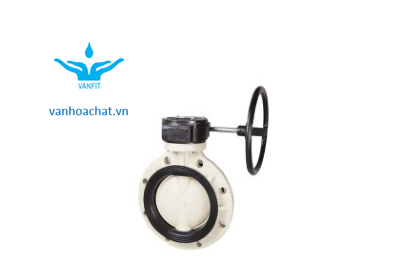

Van bướm tay quay PPH

Van bướm nhựa tay quay được sản xuất từ vật liệu nhựa PVC, uPVC, cPVC, PPH chuyên dụng cho các hệ thống nước sạch hoặc dòng lưu chất có chứa axit ăn mòn cao.

Hiện nay dòng van bướm nhựa đang được rất nhiều các hệ thống sử dụng như các nhà máy sử lí nước thải, các môi trường lưu chất như HCL, NaOH, kiềm, axit mạnh,… Thường thì các đường ống có kích cỡ lớn từ DN150 trở lên sẽ sử dụng loại van bướm nhựa vận hành bằng tay quay.

Van Bướm nhựa PPH
Van bướm tay quay PPH

Thông số kỹ thuật Van Bướm Tay Quay PPH

No Name Of Parts Materials Qty
1 Body PPH 1
2 Seat NBR, EPDM 1
3 Disc PPH 1
4 Screw STEEL 4
5 Stem STEEL , SUS304 1
6 O-ring NBR EPDM FPM 2
7 Connector STEEL 1
8 Grear Box IRON 1
9 Handwheel STEEL 1
10 Pin STEEL 1

DN INCH ՓD PCD, ՓD1 Փd L L1 H1 H N-Փe
DIN  ANSI JIS DIN ANSI JIS
80 3″ 195 160 152 150 78 49 140 125 300 8*19 8*19 8*19
100 4″ 225 180 191 175 101 55 140 140 340 8*19 8*19 8*19
125 5″ 250 210 216 210 127 65 200 154 370 8*19 8*19 8*19
150 6″ 280 240 241 240 151 70 200 165 395 8*23 8*23 8*23
200 8″ 345 295 298 290 200 88 200 228 470 8*23 8*23 12*23
250 10″ 400 350 362 355 255 101 210 258 535 12*25 12*25 12*25
300 12″ 460 400 432 400 303 106 210 305 590 12*25 12*25 16*25
350 14″ 510 450 476 445 338 110 280 325 678 16*25 12*29 16*25
400 16″ 570 503 540 510 390 113 280 350 733 16*27 16*29 16*27
450 18″ 607 553 420 113 280 390 810 20*26
500 20″ 680 620 495 145 300 395 880 20*32
600 24″ 800 725 600 162 300 553 1003 20*30

Cấu tạo của van bướm nhựa tay quay Van Bướm Tay Quay PPH

  • Thân van: là bộ phận chính của van, trên thân van có các lỗ để kết nối với đường ống và cố định vị trí của van, được làm bằng chất liệu nhựa PPH, PVC, UPVC, CPVC…
  •  Đĩa van: đĩa van là bộ phận chính để ngăn chặn hoặc cho dòng lưu chất đi qua đường ống, được làm bằng chất liệu: nhựa PVC, UPVC, CPVC, PPH
  •  Hộp số tay quay: là bộ phận chính đóng mở van, được làm bằng hộp kim thép,
  • Trục van: là bộ phận truyền lực từ tay quay hộp số đến cánh van giúp đóng mở van. Trục van được làm bằng thép có độ cứng cao.
  •  Gioăng làm kín: được làm bằng cao su EPDM…

Ưu điểm chung Van Bướm Tay Quay PPH:

  • Trọng lượng van nhẹ, lắp đặt dễ dàng, thay thế, bảo dưỡng đơn giản
  • Ứng dụng cho nhiều môi trường: Nước, hóa chất ăn mòn, khí
  • Kích có phù hợp nhiều hệ thống lớn
  • Giá thành van rẻ hơn so dòng van cổng, van bi và van bướm inox, gang, thép.
  • Lưu lượng dòng chảy được đảm báo, cố định được góc mở, đóng mở nhanh
  • Độ bền cao, đảm bảo an toàn vệ sinh
