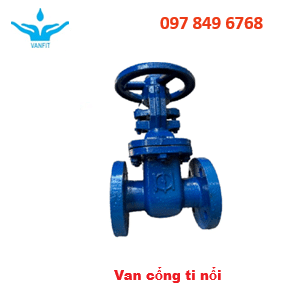

Van Cổng Ti Nổi Gang

Van cổng ty nổi là một dạng của van cổng được ứng dụng nhiều trong các hệ thống cấp nước, PCCC, lọc hóa dầu, hóa chất, đóng tàu,… với mục đích giúp đóng mở lưu chất. Một ưu điểm vượt bậc của dạng van này so với van cổng ty chìm đó chính là người dùng có thể dễ dàng quan sát trạng thái đóng mở của van thông qua phần ty bên ngoài.

Tổng quan về van cổng ty nổi

Van cổng ty nổi hay còn có tên tiếng anh là Rising Stem Gate Valve, là một dạng của van cổng thường được sử dụng để đóng mở lưu chất, giúp dòng chảy được lưu thông nhanh chóng và dễ dàng hơn. Đặc điểm dễ nhận biết về dòng van cổng này đó chính là phần trục ty nổi và hiện rõ ra bên ngoài khi hệ thống hoạt động. Điều này có thể giúp cho người sử dụng quan sát và biết rõ về trạng thái đóng mở cửa van dựa vào vị trí lên xuống của phần trục ty.

Tiêu chuẩn:

• Mặt tới mặt: EN588-1
• Mặt bích cuối: EN 1092
• Tost EN 12266 1

Đặc tính:

• Áp suất (mpa): 1.6
• Áp suất test vỏ: 2.4 mpa
• Áp suất test lòng: 1.8 mpa
• Nhiệt độ: ≤ 200 °C
• Sử dụng cho: Nước, hơi nước, dầu

THÀNH PHẦN VẬT LIỆU  Thành Phần Vật Liệu Toàn thân Gang dẻo Ca bô Gang dẻo Thân trụ van 2Cr13 Đĩa van EPDM

QUY CÁCH

DN	CB/t 12221  L	D  PN10 | 16	K  PN10 | 16	n-Φd1  PN10 | 16	b  PN10 | 16	G  PN10 | 16	f	H	M
50	178	165	125	4-Φ19	19	99	3	270	Φ200
65	190	185	145	4-Φ19	19	119	3	300	Φ200
80	203	200	160	8-Φ19	19	132	3	325	Φ200
100	229	220	180	8-Φ19	19	156	3	375	Φ254
125	254	250	210	8-Φ19	19	184	3	420	Φ254
150	267	285	240	8-Φ23	19	211	3	465	Φ254
200	292	340	295	8-Φ23 | 12-Φ23	20	266	3	590	Φ315
250	330	395 | 505	350 | 355	12-Φ23 | 12-Φ28	22	319	3	750	Φ408
300	356	445 | 460	400 | 410	12-Φ23 | 12-Φ28	24.5	370	3	850	Φ408



Loại van này có thể sử dụng đa dạng trong nhiều hệ thống lưu chất khác nhau. Tuy nhiên, phổ biến nhất sẽ thường được ứng dụng đối với các hệ thống PCCC, hệ thống cấp thoát nước, xử lý nước hoặc có thể hỗ trợ tốt trong các hệ thống, nhà máy của khu chung cư, nhà ở, khu công nghiệp,… Van cổng ty nổi cũng được thiết kế với nhiều vật liệu khác nhau như gang, đồng, inox, thép,… nên có thể phù hợp với nhiều môi trường chất lỏng, khí, khí nén, gas,… đáp ứng tốt hoạt động của cả những dòng chất có khả năng ăn mòn cao như axit, bazo, muối,…

Van cổng ty nổi sẽ có phần đĩa van được thiết kế gắn cố định với phần trục ty với mục đích giúp đóng mở cửa van một cách nhanh chóng và dễ dàng hơn. Loại van công nghiệp này chủ yếu sẽ được điều khiển bằng tay quay vô lăng. Khi chúng được tác động lực quay thì phần ty van sẽ bắt đầu di chuyển lên xuống để thay đổi trạng thái đóng mở của van, giúp cho dòng chảy được lưu thông khi mở và bịt kín lại khi van đóng. Các chuyển động tịnh tiến này sẽ được tạo ra bởi các khớp ren bên ngoài trục van cùng với ren phía trong của bậc trung phía trên vô lăng.
