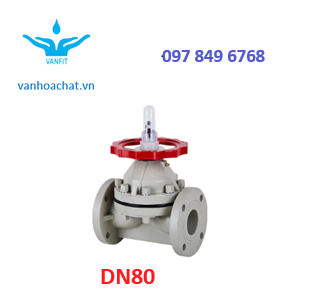

Van Màng Nhựa PPH- DN80 (Diaphragm Valve)

Van màng nhựa lắp bích là gì?

– Van màng nhựa (diaphragm valve) nối bích là dòng van được chế tạo từ vật liệu nhựa Upvc chuyên sử dụng để đóng mở điều tiết lưu chất đi qua van. Van có cấu tạo bên trong màng van làm nhiệm vụ đóng mở điều tiết lưu chất đi qua đường ống. Van màng được sử dụng nhiều trong các ứng dụng về hóa chất, chất ăn mòn bởi cơ chế hoạt động của màng van và chất liệu của nó hoạt động rất tốt trong các môi trường này

– Van màng nhựa lắp bích thường được sử dụng cho các ứng dụng thương mại hoặc công nghiệp phức tạp hơn một chút. Van màng sử dụng một màng để hạn chế hoặc cho phép dòng chảy. Van màng được vận hành thủ công hoặc có thể được tự động . Van màng được làm bằng chất dẻo bền, cho phép van chịu được điều kiện công nghiệp khắc nghiệt.



– Van màng nhựa PVC, PPH thường được sử dụng cho các ứng dụng thương mại hoặc công nghiệp phức tạp hơn một chút. Van sử dụng một màng để hạn chế hoặc cho phép dòng chảy. Các van mà chúng tôi cung cấp trên PVC Phụ tùng trực tuyến là bằng tay, nhưng van màng cũng có thể được tự động (khởi động). Van được chết tạo bằng nhựa PVC, UPVC, PPH với độ bền cao, cho phép van được ứng đụng ở các điều kiện công nghiệp khắc nghiệt. Van màng có thể có trong một loạt các vật liệu và vật liệu kín EPDM, PTFE.

– Hiện nay chúng tôi đang cung cấp và phân phối các dòng van màng nhựa mặt bích được nhập khẩu trực tiếp tiếp từ Trung Quốc, với chất lượng sản phẩm từ dạng trung bình đến dạng cao cấp

Cấu tạo và nguyên lý hoạt động của van màng PPH

Cấu tạo Van Màng Nhựa PPH- DN80 (Diaphragm Valve)

1. Thân van: Thân được làm từ chất liệu PPH chất lượng cao, giúp van chịu được áp lực và chống ăn mòn từ chất lỏng.
2. Màng chắn: màng chắn là một bề mặt phẳng có thể di chuyển lên và xuống bên trong thân van để điều khiển luồng chất lỏng. Nó cũng được làm từ chất liệu PPH hoặc EPDM (Ethylene Propylene Diene Monomer), một loại cao su chịu hóa chất.

Nguyên lý hoạt động Van Màng Nhựa PPH- DN80 (Diaphragm Valve)

1. Đóng van: Khi không cần thiết, đĩa chắn của van được định vị ở vị trí đóng. Gạch chắn được nén chặt vào vùng cắt chất lỏng, ngăn không cho chất lỏng đi qua.
2. Mở van: Khi cần thiết, áp lực được áp dụng lên gạch chắn để nâng gạch chắn lên. Khi gạch chắn di chuyển lên, chất lỏng được phép chảy qua van và qua ống.

Bảng vẽ và thông số kỹ thuật Van Màng Nhựa PPH- DN80 (Diaphragm Valve)

No	Name	Material
1	Cover limit	AS
2	Stud	Steel，StainlessSteel.
3	Retaining Nut	FRPP
4	Washer	FRPP
5	Wheel	Alloy material
6	Platen	Steel，StainlessSteel
7	Double headed stud and Nut	Steel，StainlessSteel
8	Bonnet	PPH
9	Yoke Nut	Ht300 Steel

No	Name	Material
10	Stem	Steel，StainlessSteel
11	Disc	PPH、Steel、StainlessSteel、C.I.FRP
12	Flim	EPDM、FPM
13	Diaphragm	F46.PFA,PTFE
14	Body	PPH
15	Platen	Steel，StainlessSteel

































DN (mm)	D1	D			L	h	n			Φ
		GB	JIS	ANSI			GB	JIS	ANSI	GB	JIS	ANSI
15(1/2″)	95	65	70	2.38	125	14	4	4	4	14	15	16
20 (3/4″)	105	75	75	2.76	135	18	4	4	4	14	15	16
25 (1″)	115	85	90	3.13	145	18	4	4	4	14	19	16
32 (11/4″)	135	100	100	3.45	160	18	4	4	4	18	19	16
40 (11/2″)	145	110	105	3.88	180	20	4	4	4	18	19	16
50 (2″)	160	125	120	4.74	210	21	4	4	4	18	19	19
65 (21/2″)	180	145	140	5.49	250	22	4	4	4	18	19	19
80 (3″)	195	160	150	6	300	24	8	8	4	18	19	19
100 (4″)	215	180	175	7.5	350	26	8	8	8	18	19	19



Van màng nhựa lắp bích PPH DN15, Van màng nhựa lắp bích PPH DN20, Van màng nhựa lắp bích PPH DN25, Van màng nhựa lắp bích PPH DN32, Van màng nhựa lắp bích PPH DN40, Van màng nhựa lắp bích PPH DN50, Van màng nhựa lắp bích PPH DN65, Van màng nhựa lắp bích PPH DN80, Van màng nhựa lắp bích PPH DN100
