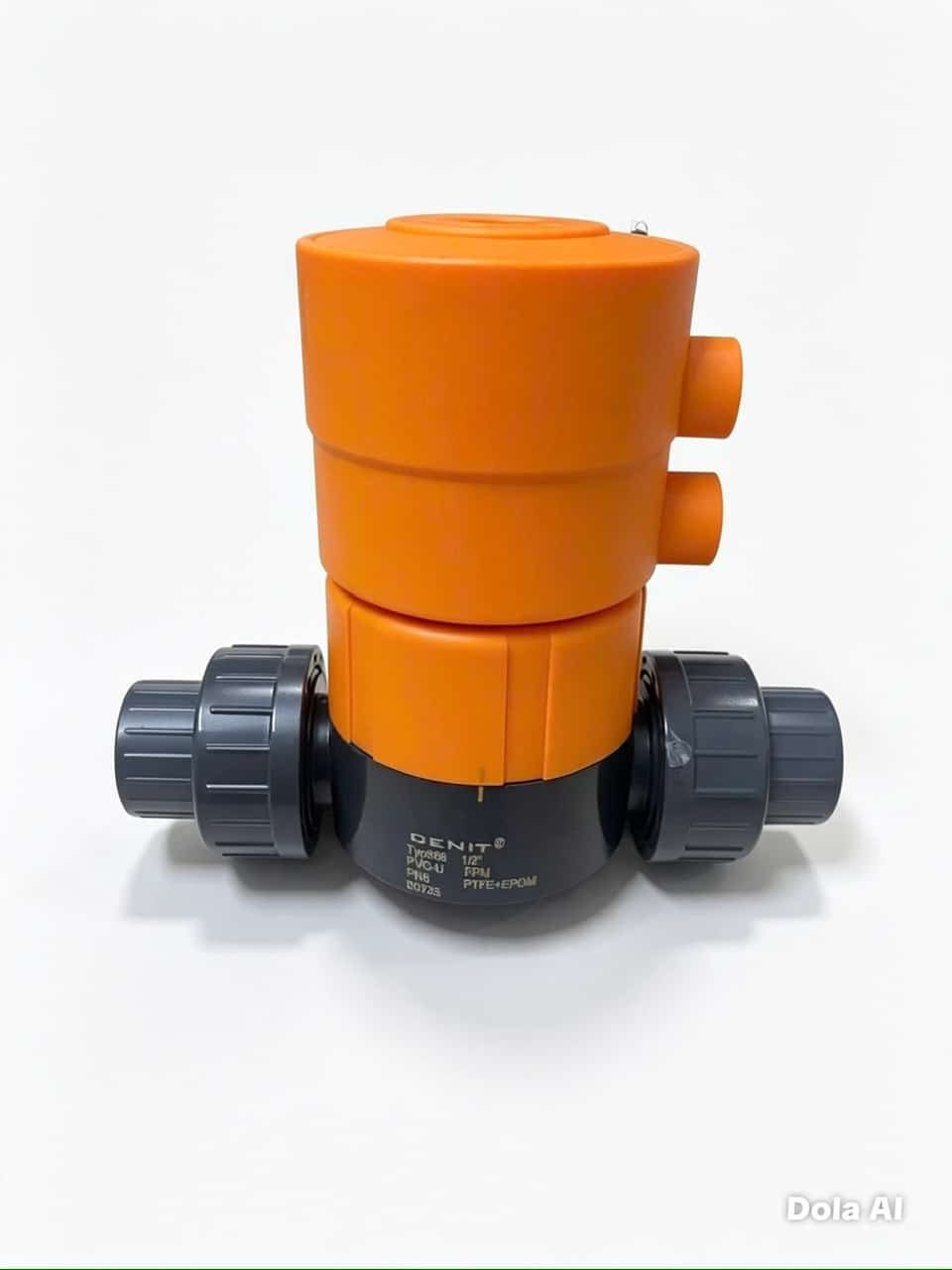

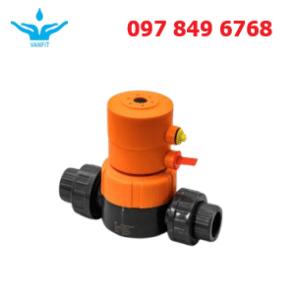

Cấu tạo và nguyên lý hoạt động Van Màng uPVC Khí Nén

⚙️ Cấu tạo

Van màng nhựa uPVC điều khiển khí nén gồm hai bộ phận chính:

• Thân van: Được làm từ nhựa uPVC (Unplasticized Polyvinyl Chloride), một loại nhựa cứng, bền, chống ăn mòn tốt. Bên trong thân van có một màng chắn đàn hồi (thường làm từ cao su EPDM, Teflon PTFE, hoặc Viton) và một đĩa nén.
• Bộ truyền động khí nén: Là bộ phận điều khiển van tự động. Nó sử dụng áp lực của khí nén để tạo ra lực tác động lên trục van, giúp van đóng hoặc mở.

💨 Nguyên lý hoạt động

Khi van hoạt động, bộ truyền động khí nén sẽ nhận tín hiệu và cấp khí nén vào. Áp lực khí nén này sẽ đẩy piston hoặc màng bên trong bộ truyền động, làm di chuyển trục van. Trục van được gắn trực tiếp với đĩa nén và màng chắn.

• Khi đóng: Lực từ trục van sẽ đẩy đĩa nén xuống, ép chặt màng chắn vào bề mặt thân van, tạo ra một lớp kín hoàn toàn, ngăn không cho chất lỏng hoặc khí đi qua.
• Khi mở: Lực từ trục van sẽ kéo đĩa nén và màng chắn lên, tạo một khoảng trống cho dòng chảy đi qua. Van có thể điều chỉnh để kiểm soát lưu lượng dòng chảy bằng cách nâng màng chắn ở các mức độ khác nhau.

Ứng dụng và ưu nhược điểm Van Màng uPVC Khí Nén

🏭 Ứng dụng

Van màng nhựa uPVC điều khiển khí nén được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi khả năng chống ăn mòn và vệ sinh cao, như:

• Hóa chất: Dẫn và kiểm soát các dung dịch axit, bazơ, kiềm và dung môi ăn mòn.
• Thực phẩm và đồ uống: Điều tiết nước sạch, nước thải, và các chất lỏng trong quá trình sản xuất.
• Dược phẩm: Dùng trong các hệ thống đòi hỏi độ sạch cao để sản xuất thuốc và dung dịch y tế.
• Xử lý nước: Lắp đặt trong hệ thống xử lý nước thải, bể bơi, hệ thống nước khử khoáng.
• Nông nghiệp: Ứng dụng trong các hệ thống tưới tiêu tự động.

👍 Ưu và nhược điểm

Van màng nhựa uPVC điều khiển khí nén có nhiều ưu điểm nổi bật nhưng cũng tồn tại một số hạn chế:

Ưu điểm Van màng

• Chống ăn mòn tuyệt vời: Vật liệu nhựa uPVC có khả năng chịu được nhiều loại hóa chất mạnh.
• Hoạt động tự động: Sử dụng khí nén để đóng mở, giúp vận hành nhanh chóng, chính xác và giảm thiểu sức lao động.
• Độ kín khít cao: Cấu tạo màng chắn giúp van kín hoàn toàn, không gây rò rỉ.
• Trọng lượng nhẹ và dễ lắp đặt: Thân van bằng nhựa nên nhẹ hơn nhiều so với van kim loại.
• Giá thành phải chăng: So với các loại van bằng inox, van nhựa có chi phí đầu tư thấp hơn.

Nhược điểm van màng

• Khả năng chịu nhiệt và áp suất thấp: Thân van nhựa không chịu được nhiệt độ và áp lực quá cao.
• Tốc độ đóng mở có thể chậm: So với van bi hoặc van bướm, van màng có hành trình đóng mở dài hơn.
• Giá thành cao: Mặc dù van nhựa có giá thành thấp, nhưng bộ điều khiển khí nén vẫn có chi phí cao.
