Van Tay Quay CPVC DN200

Van bướm tay quay CPVC

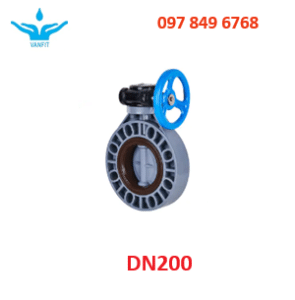

Van Tay Quay CPVC DN200

-Van bướm nhựa tay quay được sản xuất từ vật liệu nhựa PVC, uPVC, cPVC, PPR chuyên dụng cho các hệ thống nước sạch hoặc dòng lưu chất có chứa axit ăn mòn cao.

Hiện nay dòng van bướm nhựa đang được rất nhiều các hệ thống sử dụng như các nhà máy sử lí nước thải, các môi trường lưu chất như HCL, NaOH, kiềm, axit mạnh,… Thường thì các đường ống có kích cỡ lớn từ DN150 trở lên sẽ sử dụng loại van bướm nhựa vận hành bằng tay quay.

Thông số kỹ thuật Van Tay Quay CPVC DN200

No	Name Of Parts	Materials	Qty
1	Body	CPVC	1
2	Seat	NBR, EPDM	1
3	Disc	CPVC	1
4	Screw	STEEL	4
5	Stem	STEEL , SUS304	1
6	O-ring	NBR EPDM FPM	2
7	Connector	STEEL	1
8	Grear Box	IRON	1
9	Handwheel	STEEL	1
10	Pin	STEEL	1

DN	INCH	ՓD	PCD, ՓD1			Փd	L	L1	H1	H	N-Փe
			DIN	ANSI	JIS						DIN	ANSI	JIS
80	3″	195	160	152	150	78	49	140	125	300	8*19	8*19	8*19
100	4″	225	180	191	175	101	55	140	140	340	8*19	8*19	8*19
125	5″	250	210	216	210	127	65	200	154	370	8*19	8*19	8*19
150	6″	280	240	241	240	151	70	200	165	395	8*23	8*23	8*23
200	8″	345	295	298	290	200	88	200	228	470	8*23	8*23	12*23
250	10″	400	350	362	355	255	101	210	258	535	12*25	12*25	12*25
300	12″	460	400	432	400	303	106	210	305	590	12*25	12*25	16*25
350	14″	510	450	476	445	338	110	280	325	678	16*25	12*29	16*25
400	16″	570	503	540	510	390	113	280	350	733	16*27	16*29	16*27
450	18″	607	553			420	113	280	390	810	20*26
500	20″	680	620			495	145	300	395	880	20*32
600	24″	800	725			600	162	300	553	1003	20*30

Cấu tạo của

Van Tay Quay CPVC DN200

• • Thân van: là bộ phận chính của van, trên thân van có các lỗ để kết nối với đường ống và cố định vị trí của van, được làm bằng chất liệu nhựa PVC, UPVC, CPVC…
  •  Đĩa van: đĩa van là bộ phận chính để ngăn chặn hoặc cho dòng lưu chất đi qua đường ống, được làm bằng chất liệu: nhựa PVC, UPVC, CPVC
  •  Hộp số tay quay: là bộ phận chính đóng mở van, được làm bằng hộp kim thép,
  • Trục van: là bộ phận truyền lực từ tay quay hộp số đến cánh van giúp đóng mở van. Trục van được làm bằng thép có độ cứng cao.
  •  Gioăng làm kín: được làm bằng cao su EPDM…

Ưu điểm chung Van Tay Quay CPVC DN200

• Trọng lượng van nhẹ, lắp đặt dễ dàng, thay thế, bảo dưỡng đơn giản
• Ứng dụng cho nhiều môi trường: Nước, hóa chất ăn mòn, khí
• Kích có phù hợp nhiều hệ thống lớn
• Giá thành van rẻ hơn so dòng van cổng, van bi và van bướm inox, gang, thép.
• Lưu lượng dòng chảy được đảm báo, cố định được góc mở, đóng mở nhanh
• Độ bền cao, đảm bảo an toàn vệ sinh
