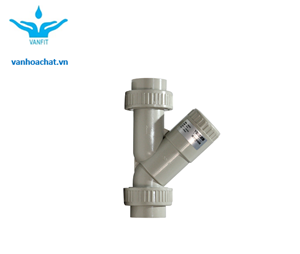

Y LỌC PPH / PPR (hàn nhiệt)

Y LỌC PPH / PPR (hàn)

Y lọc nhựa là gì ?

– Lọc y nhựa là loại thiết bị được sử dụng để lọc loại bỏ các tạp chất lắng cặn, hạt rắn, rác trong môi trường lưu chất, giúp cho lưu chất luôn sạch sẽ. Y lọc nhựa được chế tạo từ PVC, UPVC, PPH, Cpvc…được sử dụng nhiều trong các môi trường hóa chất, lưu chất có độ ăn mòn và môi trường nước sạch.

– Lọc Y nhựa PPH là một thiết bị có khả năng chống ăn mòn, nó sử dụng để thay thể cho các loại lọc y chất liệu bằng đồng, gang, Inox sử dụng trong môi trường hóa chất, bazo, chất ăn mòn kim loại mà các loại hợp chất khác không thể sử dụng được

– Trong bất kể môi trường lưu chất nào cũng có các hạt rắn, bụi bẩn và đôi khi có cả rác thải, van lọc y nhựa đảm bảo được độ sạch của các môi trường lưu chất và bảo vệ các thiết bị phía sau nó hoạt động ổn định và nâng cao tuổi thọ cho các thiết bị như các loại van bướm, van bi, van cổng, van điều khiển, máy bơm…

– Lọc y nhựa Upvc có đầy đủ các size từ lọc y DN15, Y lọc DN20, DN25….Y lọc DN65, lọc Y DN100. Với các kiểu kết nối lọc Y Upvc rắc co, lọc Y nhựa nối bích mang đến nhiều sự lựa chọn cho khách hàng cũng như hệ thống sử dụng

Y lọc nhựa là gì ?

– Với loại mặt bích thì các bạn đã biết, việc thay thế và bảo dưỡng vô cùng thuận lợi. Nó cũng phù hợp với đường ống có kích cỡ lớn và đảm bảo được áp lực cũng như nhiệt độ cao khi làm việc hơn so với dòng rắc co. Tuy nhiên các bạn cũng cần trang bị thêm những bộ bulong để lắp đặt thì mới đảm bảo độ bền, sự an toàn khi sử dụng.



Bảng vẽ và thông số kỹ thuật Y LỌC PPH / PPR (hàn nhiệt):

NO	PART	MATERIAL	QTY	NO	PART	MATERIAL	QTY
1	BODY	UPVC	1	6	JOINT	EPDM	1
2	UNION	PPH	2	7	JOINT	EPDM	1
3	JOIN	EPDM	2	8	FILTER	PP	1
4	SOCKET	PPH	2	9	NUT	ABS	1
5	NUT	PPH	1

Bảng kích thước Y LỌC PPH / PPR (hàn nhiệt)

SIZE	D	L1	L2
15(1/2″)	42	149	82
20(3/4″)	52	165	98
25(1″)	58	190	115
32(1-1/4″)	72	208	131
40(1-1/2″)	82.6	258	165
50(2″)	101	306	197
65(2-1/2″)	128	377	245
80(3″)	146	435	272
100(4″)	168	468	315

Tiêu chuẩn mặt bích Y LỌC PPH / PPR (hàn nhiệt):

Bảng tiêu chuẩn Y LỌC PPH / PPR (hàn nhiệt)

SIZE	D3	D2			n-Øе
		ANSI	DIN	JIS	ANSI	DIN	JIS
15(1/2″)	94.5	60.3	65.0	70.0	16-4	14-4	15-4
20(3/4″)	98.4	70.0	75.0	75.0	16-4	14-4	15-4
25(1″)	124	79.4	85.0	90.0	16-4	14-4	19-4
32(1-1/4″)	134	88.9	100.0	100.0	16-4	18-4	19-4
40(1-1/2″)	139.6	98.4	110.0	105.0	16-4	18-4	19-4
50(2″)	155	120.7	125.0	120.0	19-4	18-4	19-4
65(2-1/2″)	174	139.5	145.0	140.0	19-4	18-4	19-4
80(3″)	189	152.4	160.0	150.0	19-4	18-8	19-8
100(4″)	214	190.5	180.0	175.0	19-8	18-8	19-8
