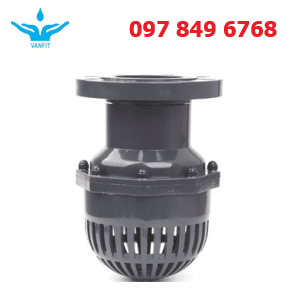

Rọ Hút uPVC Mặt Bích (SH23)

Rọ hút uPVC mặt bích là gì?

Rọ hút uPVC mặt bích (hay còn gọi là rọ bơm, chõ bơm) là một loại van đặc biệt được lắp đặt ở cuối đường ống hút của máy bơm. Sản phẩm này được làm từ chất liệu nhựa uPVC và kết nối với đường ống bằng mặt bích, mang lại nhiều ưu điểm vượt trội.

Cấu tạo và Chức năng

Rọ hút uPVC mặt bích là sự kết hợp của hai bộ phận chính:

• Rọ hút (Foot Valve):
  • Thân van: Làm từ nhựa uPVC, có khả năng chống ăn mòn hóa chất, nước mặn và tia UV.
  • Lưới lọc: Đây là bộ phận quan trọng nhất, có dạng lưới hoặc các khe hở, giúp lọc và giữ lại rác thải, cặn bẩn, sỏi đá… không cho chúng đi vào máy bơm. Điều này giúp bảo vệ máy bơm khỏi hư hỏng, tắc nghẽn và duy trì hiệu suất hoạt động ổn định.
  • Đĩa van: Giống như van một chiều, đĩa van sẽ tự động mở khi máy bơm hoạt động (tạo lực hút) và đóng lại khi máy bơm ngừng hoạt động. Chức năng này giúp ngăn chặn dòng nước chảy ngược trở lại, giữ nước luôn đầy trong đường ống, đảm bảo máy bơm hoạt động hiệu quả ngay cả khi khởi động lại.
• Kết nối mặt bích (Flange):
  • Đây là kiểu kết nối phổ biến, đặc biệt cho các đường ống có kích thước lớn.
  • Việc kết nối bằng mặt bích và bu lông giúp rọ hút được gắn chắc chắn vào đường ống, đảm bảo độ kín khít cao và khả năng chịu áp lực tốt, chống rò rỉ hiệu quả.

Ưu điểm và Ứng dụng

Ưu điểm nổi bật

• Chống ăn mòn: Vật liệu uPVC không bị oxy hóa, gỉ sét, lý tưởng cho môi trường hóa chất, nước thải, nước mặn.
• Trọng lượng nhẹ: Dễ dàng vận chuyển, lắp đặt và bảo trì so với các loại rọ hút làm từ kim loại.
• Lọc sạch hiệu quả: Lưới lọc giúp bảo vệ máy bơm và toàn bộ hệ thống đường ống khỏi các tạp chất.
• Tiết kiệm chi phí: Giá thành rọ hút uPVC thường thấp hơn đáng kể so với các loại rọ hút kim loại (inox, gang…).
• Độ bền cao: Tuổi thọ sử dụng lâu dài, ít cần bảo dưỡng.

Ứng dụng thực tế

Rọ hút uPVC mặt bích được sử dụng rộng rãi trong nhiều hệ thống:

• Hệ thống xử lý nước và nước thải: Lọc cặn bẩn trước khi đưa nước vào các trạm bơm.
• Nông nghiệp và nuôi trồng thủy sản: Dùng cho hệ thống bơm nước tưới tiêu, hút nước từ ao, hồ, kênh rạch.
• Hệ thống PCCC: Lắp đặt ở đầu hút của máy bơm để đảm bảo nguồn nước sạch, không bị tắc nghẽn khi vận hành.
• Công nghiệp hóa chất: Vận chuyển các chất lỏng có tính ăn mòn.

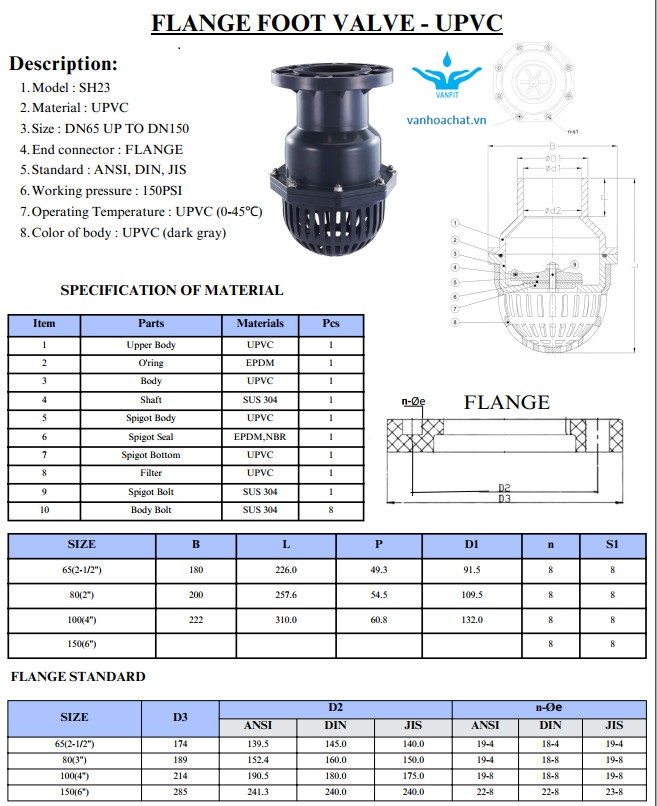

Bảng vẽ và thông số kỹ thuật Rọ Hút Mặt Bích UPVC (SH23)

Item	Parts	Materials	Pcs
1	Upper Body	UPVC	1
2	O’ring	EPDM	1
3	Body	UPVC	1
4	Shaft	SUS 304	1
5	Spigot Body	UPVC	1
6	Spigot Seal	EPDM,NBR	1
7	Spigot Bottom	UPVC	1
8	Filter	UPVC	1
9	Spigot Bolt	SUS 304	1
10	Body Bolt	SUS 304	8



SIZE	B	L	P	D1	n	S1
65(2-1/2″)	180	226.0	49.3	91.5	8	8
80(2″)	200	257.6	54.5	109.5	8	8
100(4″)	222	310.0	60.8	132.0	8	8
150(6″)					8	8



Tiểu chuẩn mặt bích Rọ Hút uPVC Mặt Bích (SH23)

:

SIZE	D3	D2			n-Øе
		ANSI	DIN	JIS	ANSI	DIN	JIS
65(2-1/2″)	174	139.5	145.0	140.0	19-4	18-4	19-4
80(3″)	189	152.4	160.0	150.0	19-4	18-8	19-8
100(4″)	214	190.5	180.0	175.0	19-8	18-8	19-8
150(6″)	285	241.3	240.0	240.0	22-8	22-8	23-8
