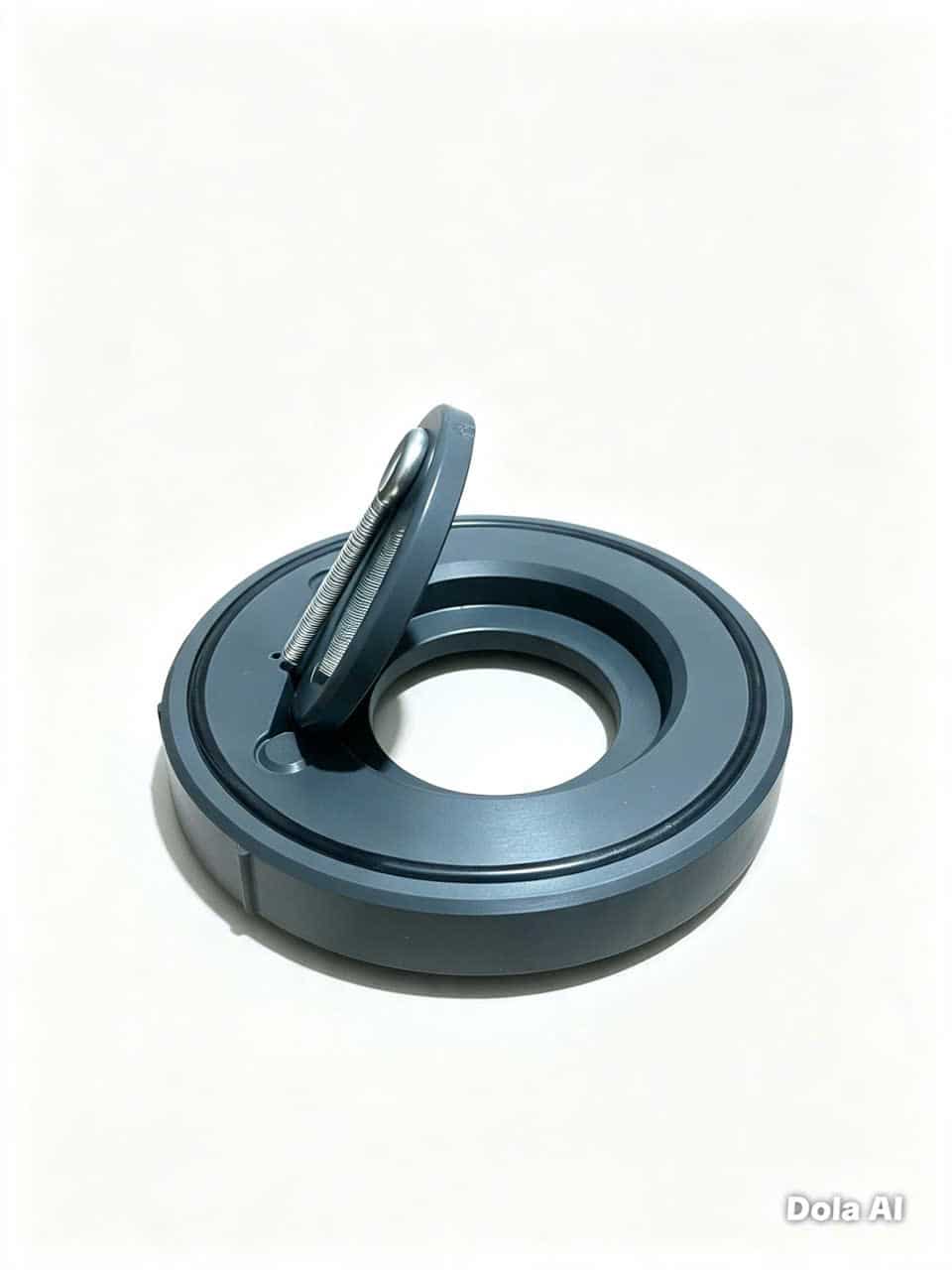

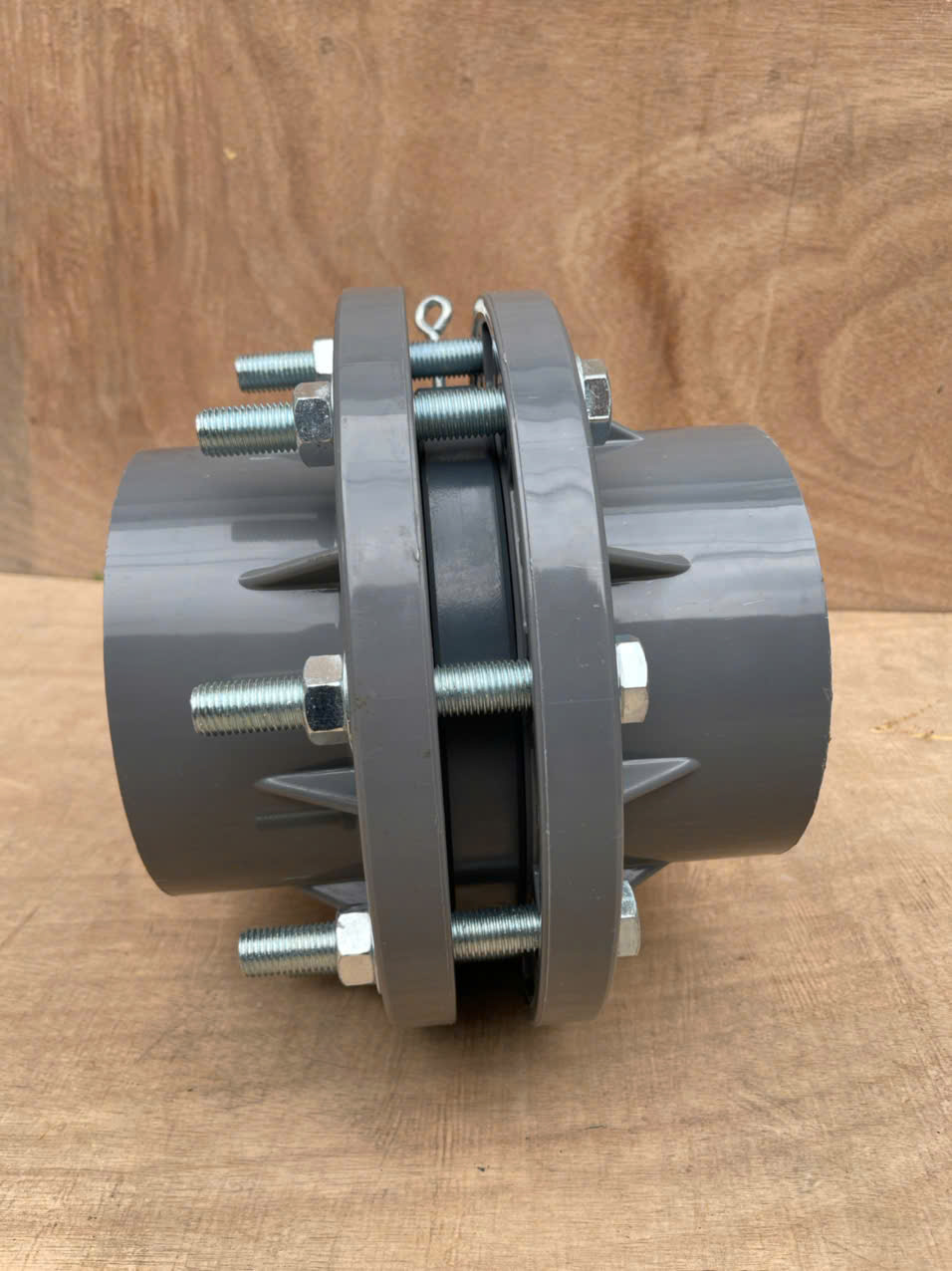

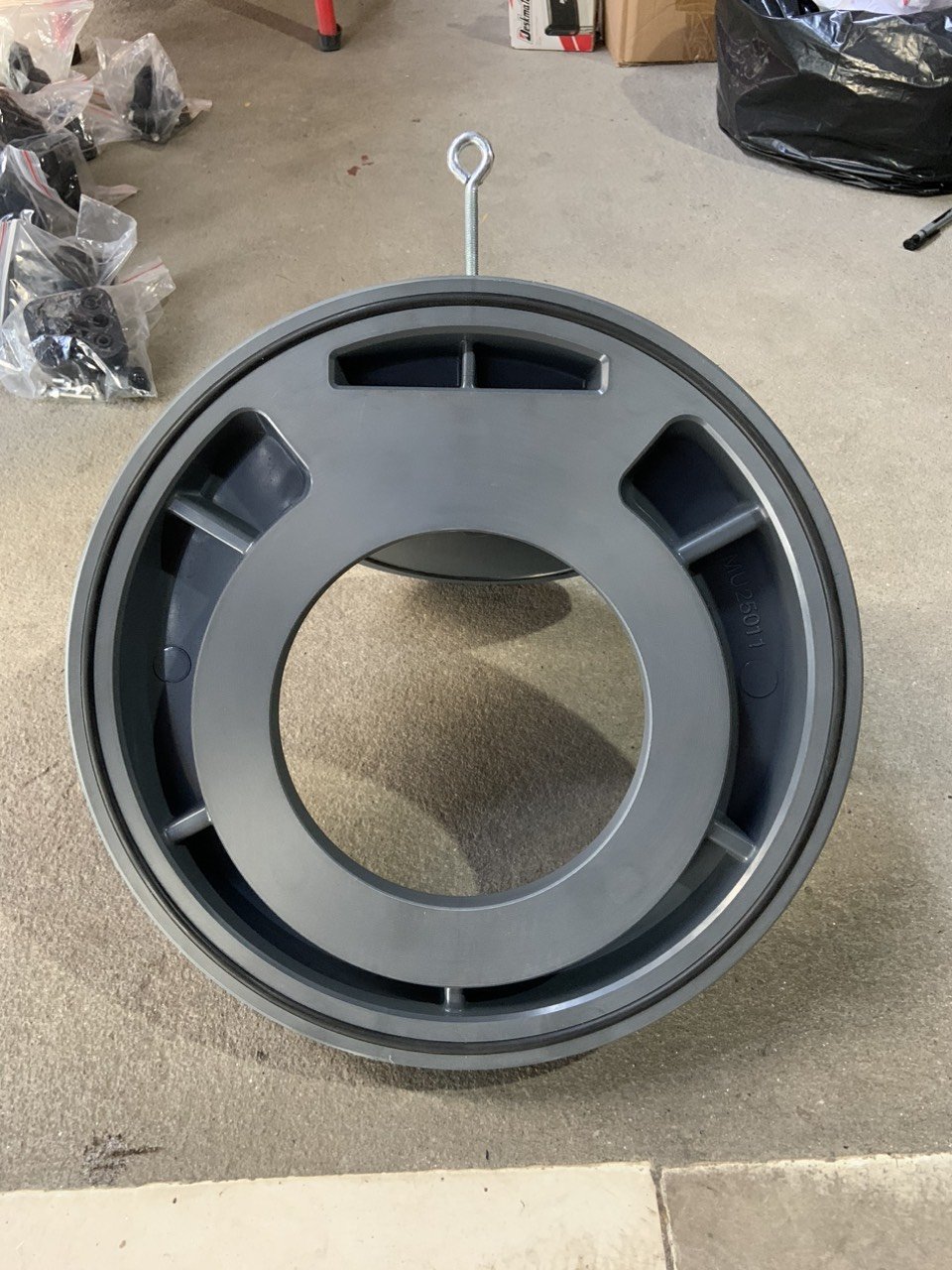

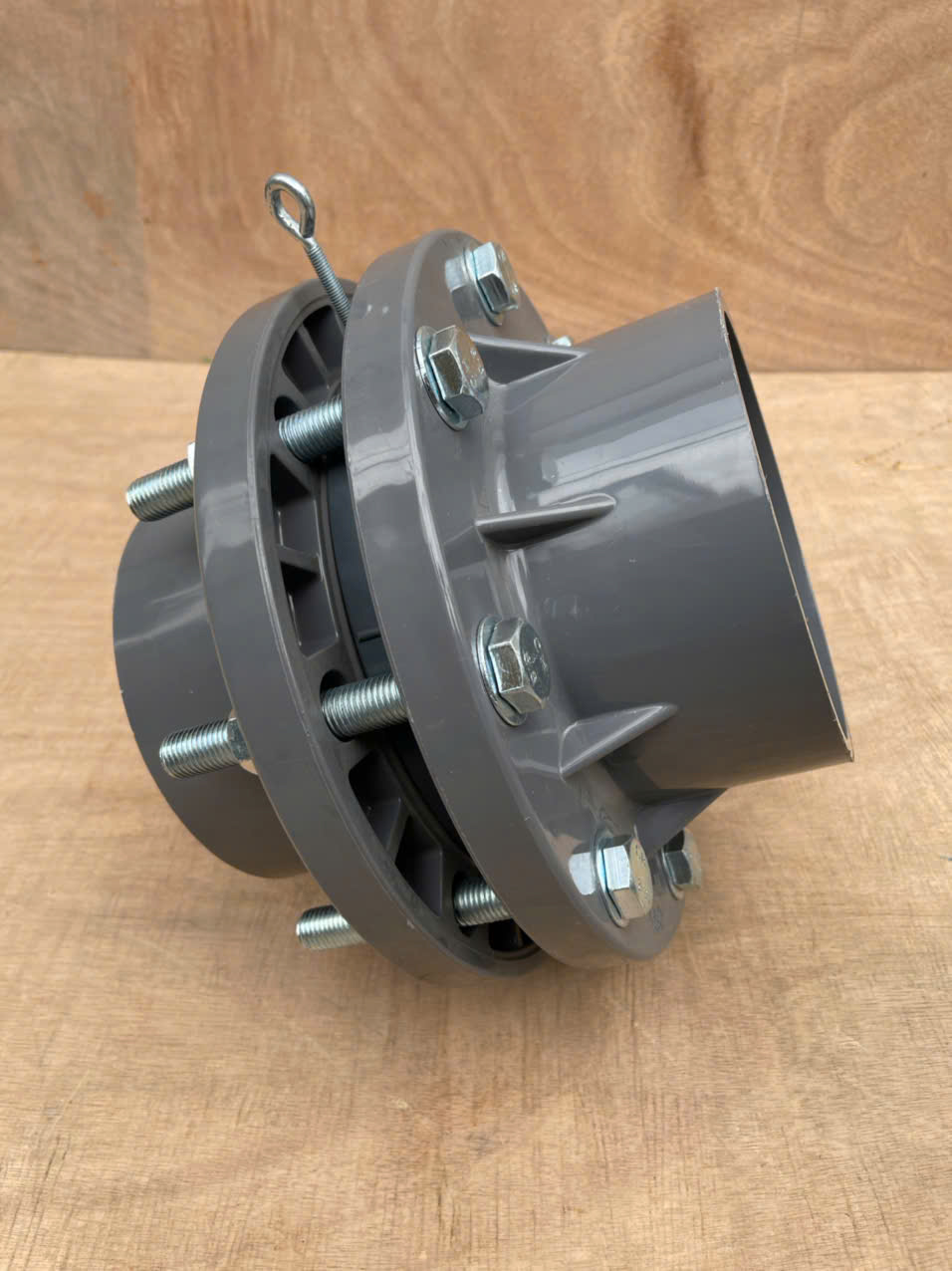

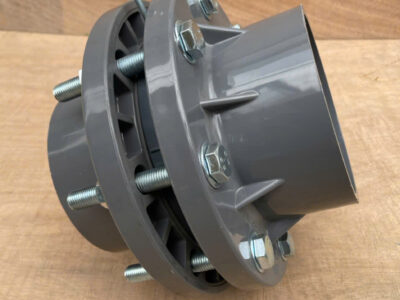

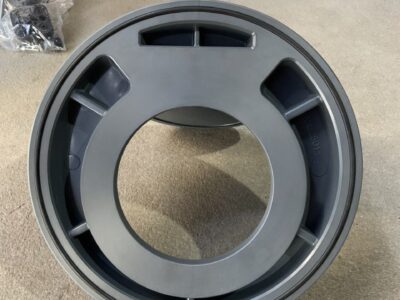

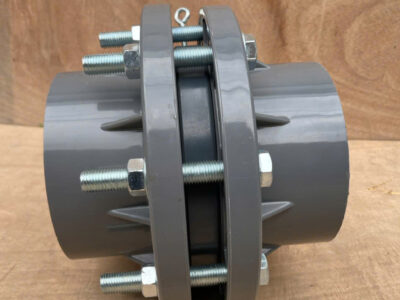

Van 1 Chiều Đĩa uPVC (SH8)

1. Sơ lược về Van 1 Chiều Đĩa – uPVC (SH8)?

– Van 1 Chiều Đĩa – uPVC (SH8) là loại van được sử dụng để ngăn dòng chảy ngược, chỉ cho phép dòng chảy chảy theo một hướng nhất định. Van 1 chiều được chế tạo từ nhựa UPVC,CPC,PVDF…

– Van một chiều nhựa được thiết kế ra nhằm bảo vệ các thiết bị ống dẫn, thiết bị máy bơm, bình chứa lưu chất. Ngăn cản tất cả các dòng chảy ngược nên có thể ứng dụng rộng rãi trong nhiều thiết bị thủy lực, trong các hệ thống bể bơi, hồ nuôi thủy sản, hệ thống máy bơm tưới tiêu

2. Van 1 Chiều Đĩa – uPVC (SH8) là gì ?

– Van một chiều nhựa treo là dòng sản phẩm thuộc vào loại van 1 chiều. Được đúc từ chất liệu nhựa tổng hợp PVC, UPVC, CPVC giúp cho van có độ bền cao hơn so với các chất liệu nhựa thông thường khác.

– Mang theo đặc tính của chất liệu cấu thành, hỗ trợ van có thể hoạt động được ở trong các môi trường nước và hóa chất ăn mòn. Chất liệu nhựa tổng hợp giúp cho van 1 chiều nhựa có trọng lượng nhẹ và giá thành tương đối rẻ.

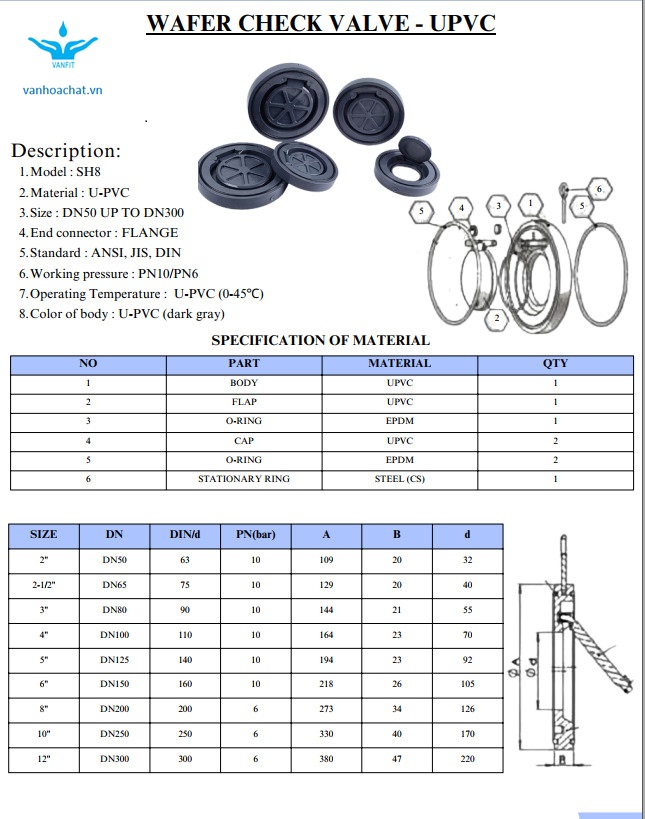

3. Bản vẽ và thông số kỹ thuật Van 1 Chiều Đĩa uPVC

NO	PART	MATERIAL	QTY
1	BODY	UPVC	1
2	FLAP	UPVC	1
3	O-RING	EPDM	1
4	CAP	UPVC	2
5	O-RING	EPDM	2
6	STATIONARY RING	STEEL (CS)	1



SIZE	DN	DIN/d	PN(bar)	A	B	d
2″	DN50	63	10	109	20	32
2-1/2″	DN65	75	10	129	20	40
3″	DN80	90	10	144	21	55
4″	DN100	110	10	164	23	70
5″	DN125	140	10	194	23	92
6″	DN150	160	10	218	26	105
8″	DN200	200	6	273	34	126
10″	DN250	250	6	330	40	170
12″	DN300	300	6	380	47	220
