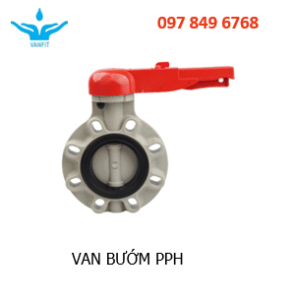

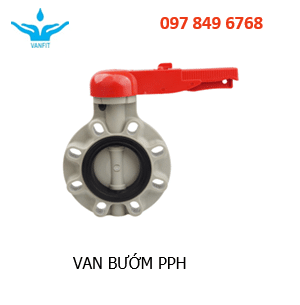

Van Bướm Nhựa PPH – Tay Gạt, 097 849 6768

1. Van Bướm Nhựa PPH – Tay Gạt?

“Van bướm tay gạt ? còn có tên tiếng anh là “BUTTERFLY VALVE HANDLE TYPE PPH”. Dưới đây là một số thông tin cơ bản về nó:

1. Van bướm: Đây là một loại van được sử dụng để kiểm soát dòng chảy qua một đường ống. Nó hoạt động bằng cách sử dụng một đĩa xoay, có thể được điều chỉnh để mở hoặc đóng dòng chảy.
2. Tay gạt: Đây là cơ chế thường được sử dụng để vận hành van bướm. Tay gạt cho phép người dùng dễ dàng xoay đĩa để kiểm soát dòng chảy.

2. Nguyên lý hoạt động của Van Bướm Nhựa PPH – Tay Gạt như thế nào ?

– Khi van bướm tay gạt upvc được đóng kín (góc mở lá van 0°) lá van sẽ ngăn chặn hoàn toàn dòng chảy trong đường ống và khi van được mở hoàn toàn (góc mở lá van 90°) lá van sẽ nằm song song với dòng chảy, lưu lượng dòng chảy trong đường ống là lớn nhất.

– Ngoài ra chúng ta có thể mở lá van theo các góc mở khác nhau để điều tiết lưu lượng dòng chảy tuy nhiên nhà sản xuất khuyến cáo việc mở lá van dưới 90° sẽ làm giảm tuổi thọ của van.

3. Ứng dụng và ưu điểm của Van Bướm Nhựa PPH – Tay Gạt

   Ứng dụng Van Bướm Nhựa PPH – Tay Gạt :

• Ứng dụng cho nước sạch, nước thải
• Sử dụng cho các hệ thống hóa chất
• Sử dụng cho các đường ống nước tưới tiêu, ao hồ
• Sử dụng cho các nhà máy nước
• Sử dụng cho các công trình xử lý nước thải…

   Ưu điểm Van Bướm Nhựa PPH – Tay Gạt :

• Được làm bằng chất liệu nhựa nên van có trọng lượng nhẹ, kích thước thon gọn
• Dễ dàng lắp đặt và sửa chữa
• Chịu oxy hóa
• Giá thành van dùng trong phân khúc nước thải và hóa chất thì cực kỳ rẻ
• Chất lượng van tốt
• Khi vận hành đóng mở nhẹ nhàng hơn van bướm inox.

•

 4. Bảng vẽ và thông số kỹ thuật của van bướm tay gạt PPH

---

No.	Name	Material
1	Handle head	Alloy material
2	Hexagonal nut	Steel,Stainless steel
3	Hand whell	Alloy material
4	Stem	Steel,Stainless steel
5	Spring	Steel
6	Adjust the positioning plate	Alloy material
7	Pin	Steel
8	Locating rod	Alloy material
9	Body	UPVC
10	Sealing rubber	EPDM,FPM
11	Disc	PP/UPVC

Bảng vật liệu Van Bướm Nhựa PPH – Tay Gạt

NO	Parts Name	Material	QTY
1	Handle	Alloy Material	1
2	Locating Rod	Alloy Material	1
3	Positioning plate	Alloy Material	1
4	Nut Cup	FRPP	4
5	Body	UPVC	1
6	Disc	UPVC	1
7	Rubber seal	EPDM, FPM	1
8	Stem	Steel,Stainless steel	1
9	Pin	Stell	1

Bảng kích thước Van Bướm Nhựa PPH – Tay Gạt

DN	D1	D2	D3	T	n-Φ
40	148	110	41.5	39	4-Φ19
50	162	125	48.5	43	4-Φ19
65	180	145	63	45	4-Φ19
80	196	160	75.5	45	8-Φ19
100	225	180	95	56.5	8-Φ19
125	255	210	120	65	8-Φ23
150	285	240	143.5	75	8-Φ23
200	340	295	195	85	8-Φ23
