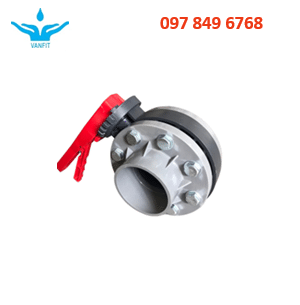

Van Bướm Nhựa uPVC – tay gạt (VANFIT)

Van Bướm Nhựa uPVC – tay gạt (VANFIT)

Giới thiệu, Van Bướm Nhựa uPVC – tay gạt (VANFIT) là gì?

---

-.Van bướm nhựa là sản phẩm van bướm được làm 100% từ vật liệu nhựa đúc PVC, UPVC, CPVC, PVDF. Đặc biệt ở van bướm nhựa là nằm ở vật liệu có khả năng ngâm dưới nước, ngâm trong hóa chất, dùng cho các loại axit nồng độ cao, ba zơ, kiểm, muối ăn mòn.

– Van Bướm Nhựa uPVC – tay gạt (VANFIT) được gắn giữ các hệ thống đường ống bằng mặt bích, sử dụng để mở đóng, kiểm soát, điều tiết lưu lượng đi qua van nhờ vào lực tác động còn người lên tay gạt và tay quay, ngoài ra có thể điều khiển tự động khi lắp bộ động cơ điện và bộ truyền động khí nén.

Bản vẽ và thông số kỹ thuật Van Bướm Nhựa uPVC – tay gạt (VANFIT)

No	Name of Parts	Material	Qty
1	Body	UPVC	1
2	Seat Seal	NBR, EPDM	1
3	Disc	UPVC	1
4	O-ring	NBR, EPDM	2
5	Stem	STEEL, SUS304	1
6	Bear	ABS	1
7	Plate	ABS	1
8	Screw	STEEL	4
9	Cap	ABS	4
10	Handle	ABS	1
11	Spring	304	1
12	Lever	ABS	1
13	Set pin	STEEL	1
14	Bolt	STEEL	1
15	Mark Cap	ABS	1

Thông số của mặt bích Van Bướm Nhựa uPVC – tay gạt (VANFIT):

Size	Spec
	D	d1	d2	L	h	n	PN
ø60mm	165	110	125	55.5	40.5	4	10
ø75mm	185	130	145	58	51	4	10
ø90mm	195	150	160	63.5	57.5	8	10
ø110mm	225	180	/	85	64	8	10
ø125mm	250	210	220	81.5	69	8	10
ø140mm	255	200	220	102	78	8	10
ø160mm	285	240	/	111.5	88	8	10
ø200mm	338	295	/	141.5	108	8	10
ø250mm	395	350	/	151	131	12	10
ø280mm	405	350	/	169	147	12	10
ø315mm	445	400	/	182	164	12	10

Thông số của Van Bướm Van Bướm Nhựa uPVC – tay gạt (VANFIT):

DN	Inch	ՓD	P.C.D.         ՓD1			Փd	L	L1	H1	H2	H	N-Փe
			DIN	ANSI	JIS							DIN	ANSI	JIS
50	2″	160	125	121	120	52	43	200	104	140	225	4*19	4*19	4*19
65	2.5″	180	145	140	140	66	46	200	114	150	245	4*19	4*19	4*19
80	3″	200	160	152	150	78	49	240	125	168	280	8*19	4*19	8*19
100	4″	230	180	191	175	101	55	240	140	183	315	8*19	8*19	8*19
125	5″	250	210	216	210	127	65	310	154	211	360	8*19	8*19	8*19
150	6″	280	240	241	240	151	70	310	165	222	390	8*23	8*23	8*23
200	8″	335	295	298	290	200	88	310	228	285	465	8*23	8*23	12*23
